Пилотный трубопроводы (1) — HITACHI EX135USR

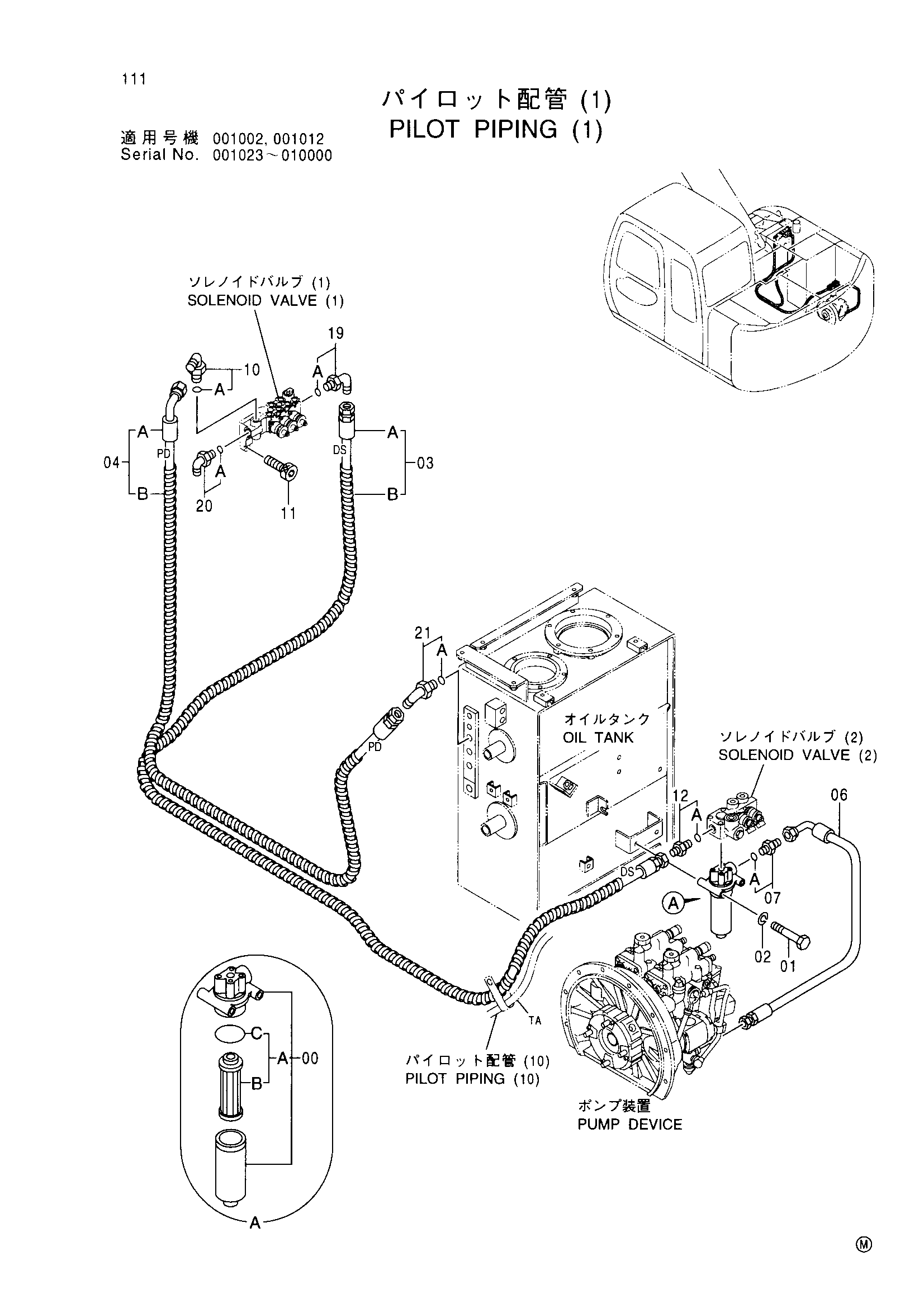

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330227 | Масляный фильтр | 1 |
| 00A | 4370435 | Фильтрующий элемент | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811060 | Уплотнительное кольцо | 1 |
| 01 | J901004 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 9174700 | Шланг в сборе | 1 |
| 03A | 4408767 | Шланг (DS) | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 9174701 | Шланг в сборе | 1 |
| 04A | 4408768 | Шланг (PD) | 1 |
| 04B | 4327293 | Защитный кожух | 5 |
| 06 | 4332930 | Шланг | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 2 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
