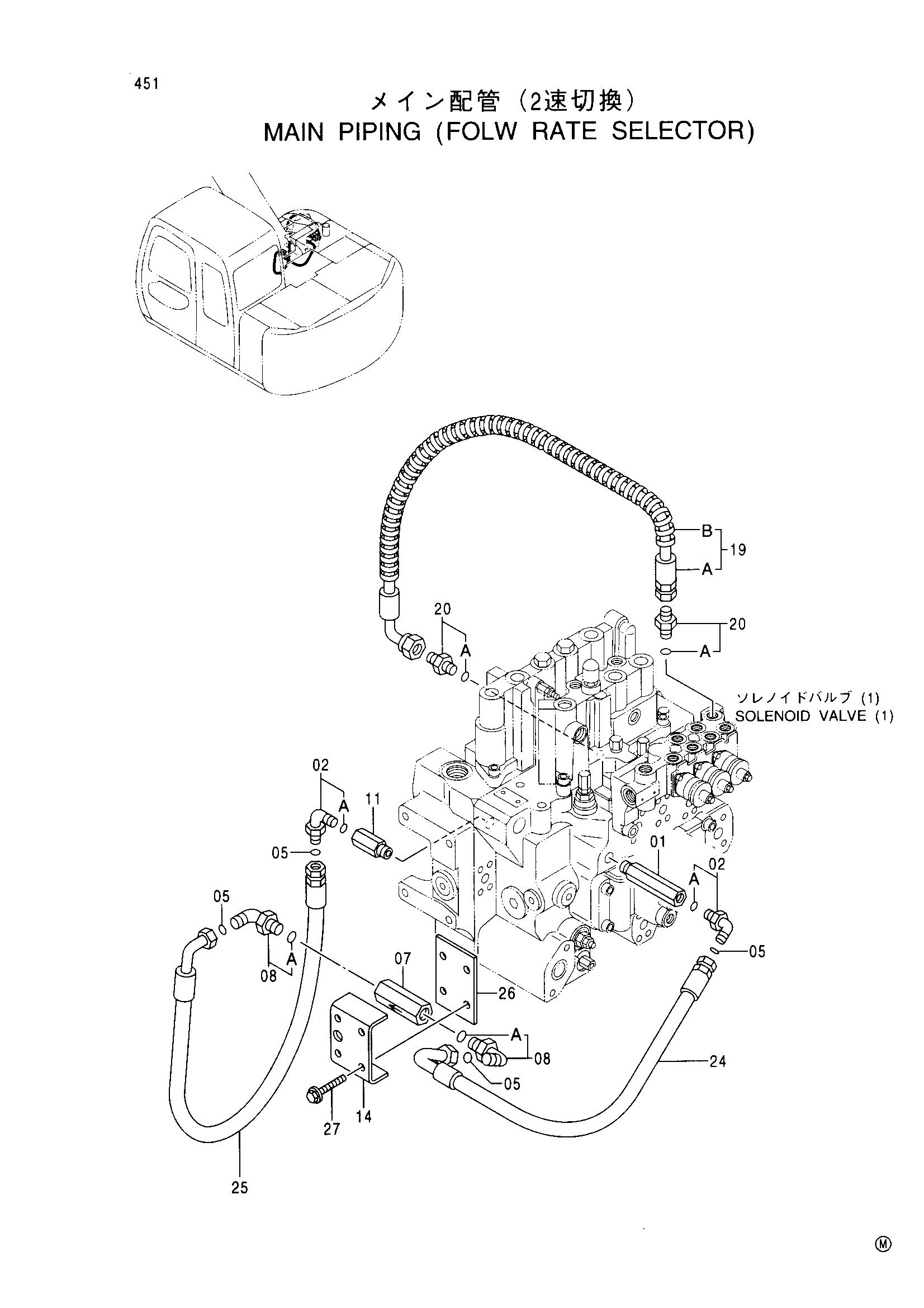

Основной трубопроводы (поток производительность селектор) — HITACHI EX135USR
Заводская схема «Основной трубопроводы (поток производительность селектор)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4412789 | Разъём S | 1 |
| 02 | 4202404 | Угловой штуцер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 4393295 | Обратный клапан | 1 |
| 08 | 4157562 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4413398 | Разъём S | 1 |
| 14 | 9751593 | Кронштейн | 1 |
| 19 | 9177943 | Шланг в сборе | 1 |
| 19A | 4334909 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 4200465 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4340886 | Шланг | 1 |
| 25 | 4434123 | Шланг | 1 |
| 26 | 4432067 | Проставка | 1 |
| 27 | J011065 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
