Гидробак — HITACHI EX135USR

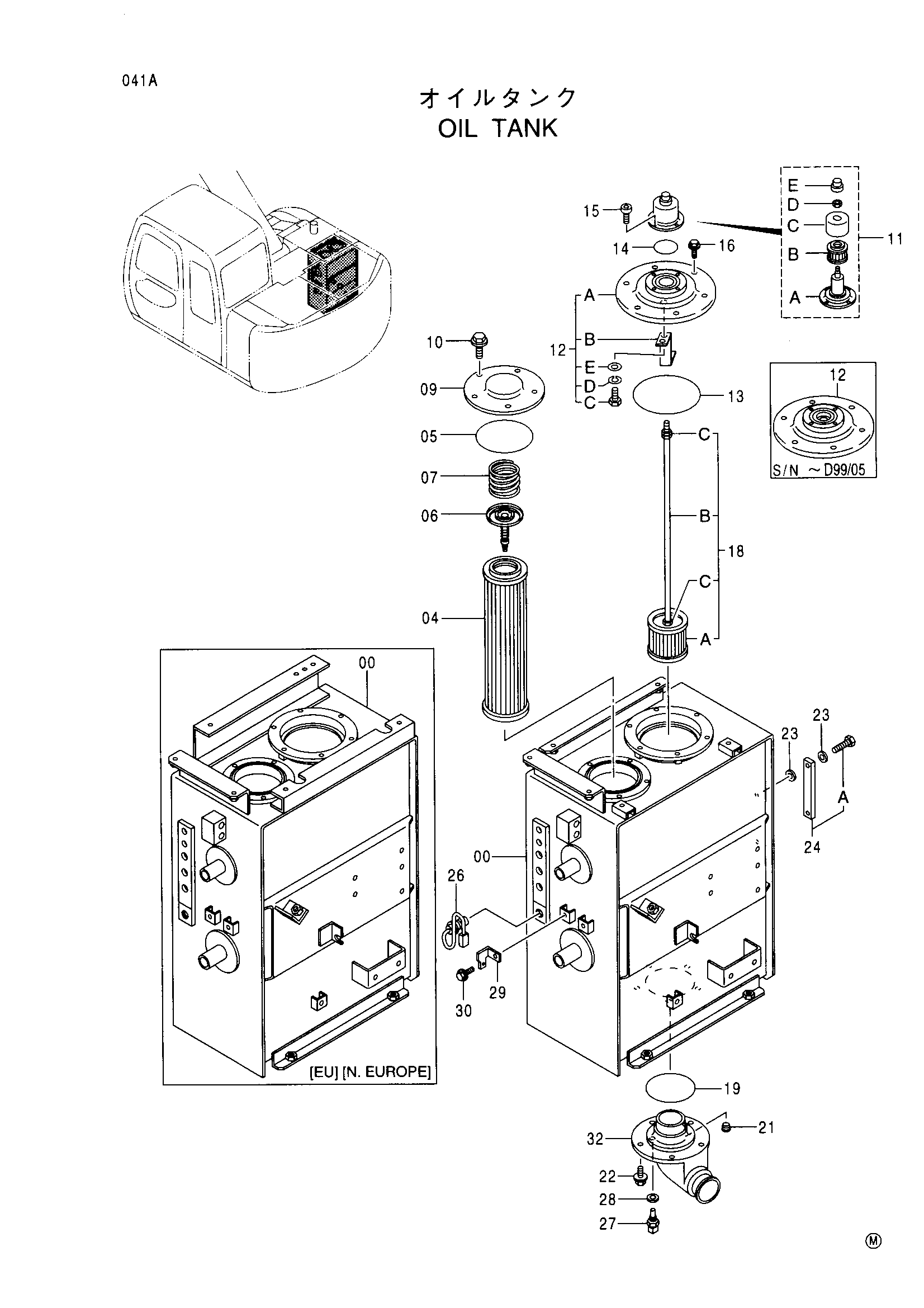

Заводская схема «Гидробак» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006156 | Гидробак | 1 |
| 00 | 6019021 | Гидробак | 1 |
| 04 | 4132686 | Фильтрующий элемент | 1 |
| 05 | A810145 | Уплотнительное кольцо | 1 |
| 06 | 4065280 | Клапан | 1 |
| 07 | 4109393 | Пружина | 1 |
| 09 | 4264508 | Крышка | 1 |
| 10 | J011018 | Болт с шайбой | 5 |
| 11 | 4334587 | Сапун | 1 |
| 11A | 4371822 | Корпус | 1 |
| 11B | 4371823 | Элемент | 1 |
| 11C | 4371824 | Крышка | 1 |
| 11D | 4371825 | Гайка | 1 |
| 11E | 4371826 | Колпачок | 1 |
| 12 | 8060810 замена: 9184556 | Крышка | 1 |
| 12 | 9184556 | Крышка | 1 |
| 12A | 1025093 | Крышка | 1 |
| 12B | 4408661 | Кронштейн | 1 |
| 12C | 4350623 | Болт | 1 |
| 12D | 4225466 | Пружинная шайба | 1 |
| 12E | 4225472 | Плоская шайба | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | J780616 | Болт с внутренним шестигранником | 4 |
| 16 | J011022 | Болт с шайбой | 6 |
| 18 | 4407859 | Всасывающий фильтр | 1 |
| 18A | 4285577 | Сетчатый фильтр | 1 |
| 18B | 4404517 | Шток | 1 |
| 18C | J950010 | Гайка | 3 |
| 19 | 934333 | Уплотнительное кольцо | 1 |
| 21 | 94-2011 | Пробка | 1 |
| 22 | J011030 | Болт с шайбой | 5 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 24 | 8053499 | Указатель уровня | 1 |
| 24A | 4100967 | Болт | 2 |
| 26 | 4259787 | Выключатель уровень | 1 |
| 27 | 4250260 | Датчик | 1 |
| 28 | 4250261 | Прокладка | 1 |
| 29 | 4257159 | Кронштейн | 1 |
| 30 | J011016 | Болт с шайбой | 1 |
| 32 | 2038156 | Всасывающая трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
