Сиденье стойка [AUS] — HITACHI EX135USR

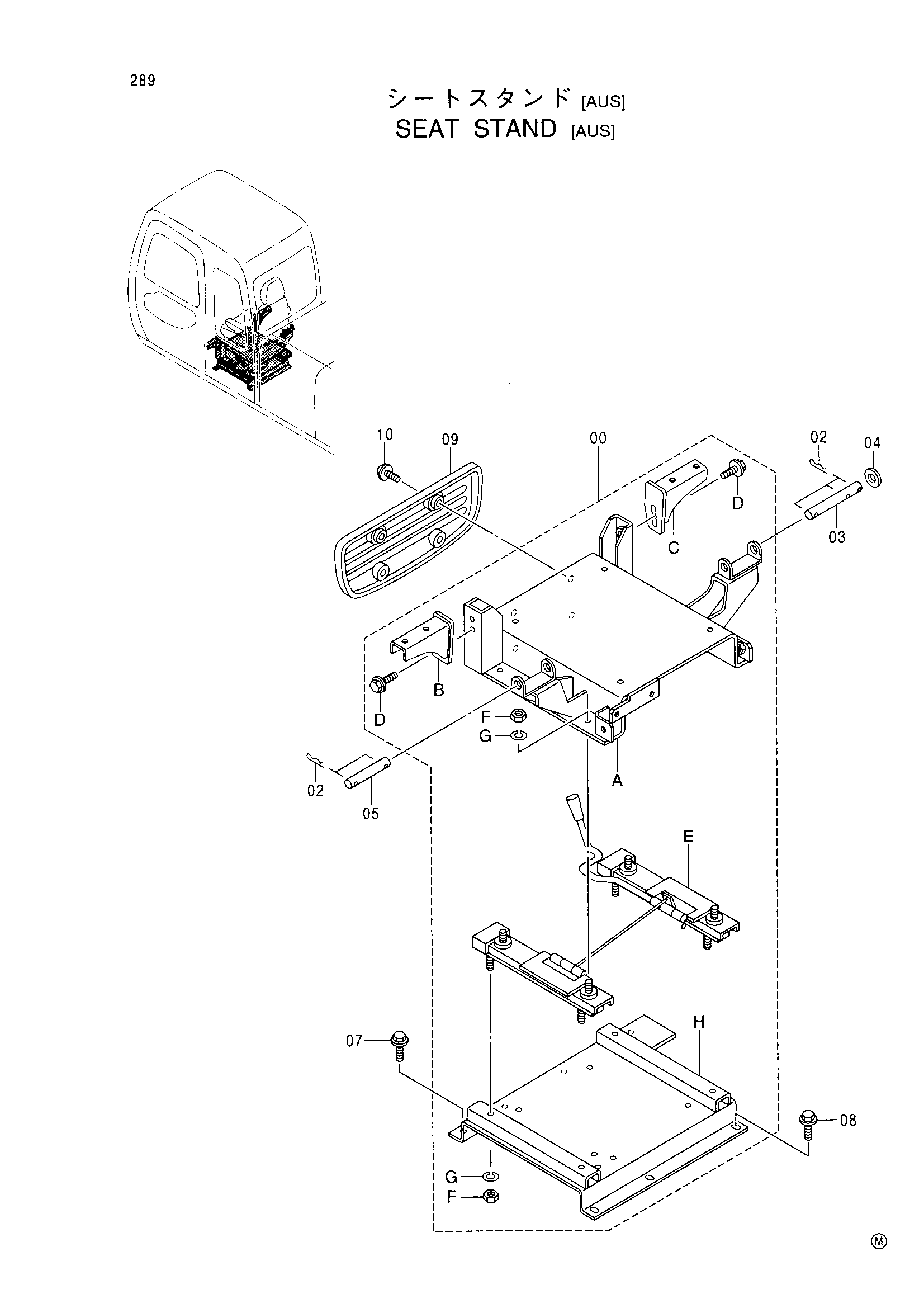

Заводская схема «Сиденье стойка [AUS]» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье стойка [AUS] HITACHI EX135USR](/catalog-drawings/82/82e6e617-0c3f-42ac-bca9-ab29e2504ec8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170922 | Водило в сборе | 1 |
| 00A | 6016639 | Водило | 1 |
| 00B | 8061123 | Кронштейн (левый) | 1 |
| 00C | 8061563 | Кронштейн (правый) | 1 |
| 00D | J021025 | Болт с шайбой | 4 |
| 00E | 4382794 | Ползун | 1 |
| 00F | J952010 | Гайка | 8 |
| 00G | A590910 | Пружинная шайба | 8 |
| 00H | 8061040 | Стойка | 1 |
| 02 | 4372109 | Стопорный палец | 5 |
| 03 | 4341890 | Палец | 1 |
| 04 | 4018545 | Шайба | 1 |
| 05 | 4376707 | Палец | 1 |
| 07 | J011025 | Болт с шайбой | 4 |
| 08 | J021025 | Болт с шайбой | 3 |
| 09 | 3072610 | Крышка | 1 |
| 10 | J680625 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
