Многофункциональный рычаг трубопроводы (4) — HITACHI EX135USR

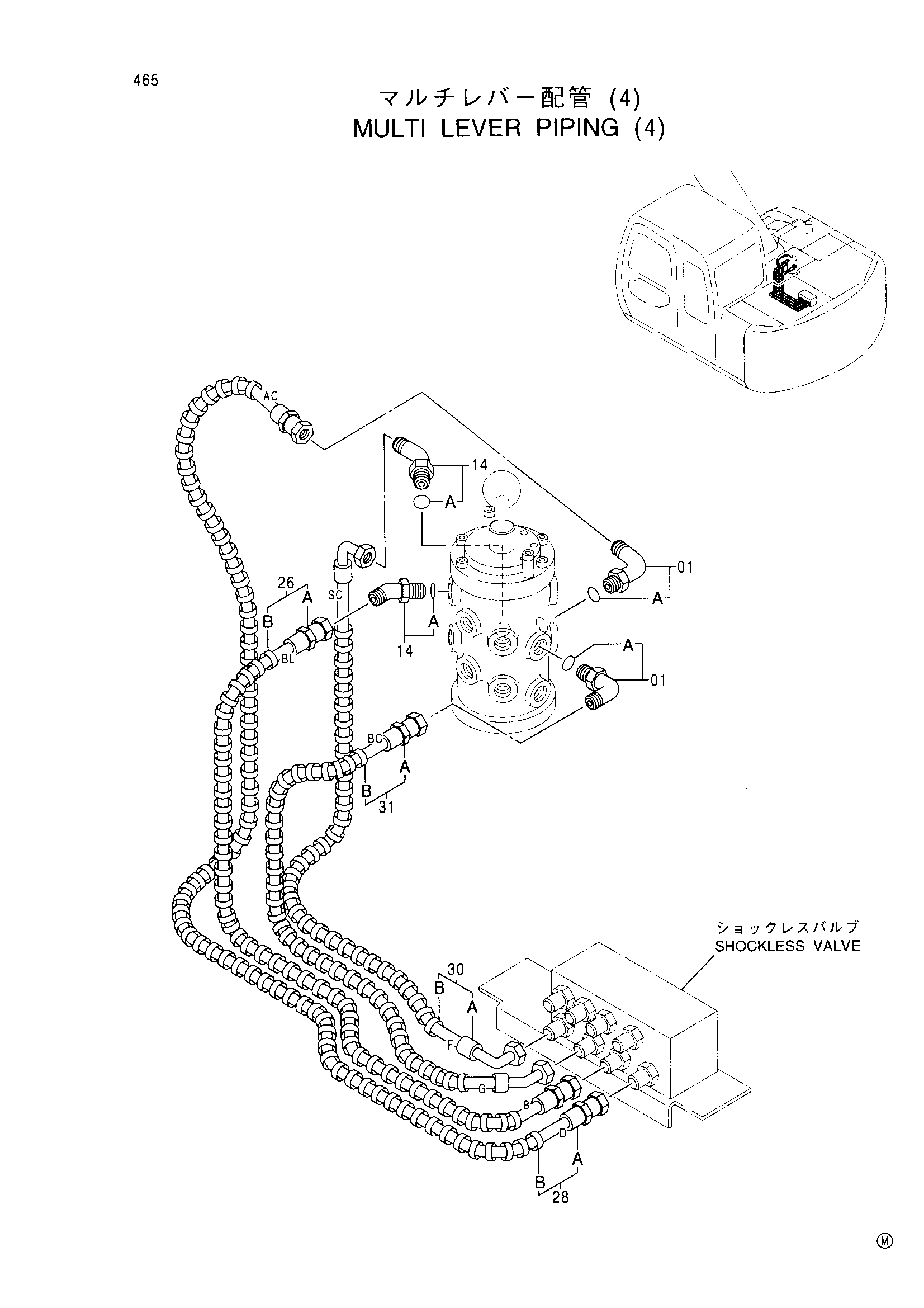

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 9175554 | Шланг в сборе | 1 |
| 26A | 4410494 | Шланг (BL, B) | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 9175556 | Шланг в сборе | 1 |
| 28A | 4410496 | Шланг (AC, D) | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 30 | 9175558 | Шланг в сборе | 1 |
| 30A | 4410498 | Шланг (SC, F) | 1 |
| 30B | 4327293 | Защитный кожух | 1 |
| 31 | 9175559 | Шланг в сборе | 1 |
| 31A | 4410499 | Шланг (BC, G) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
