Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI EX135USR

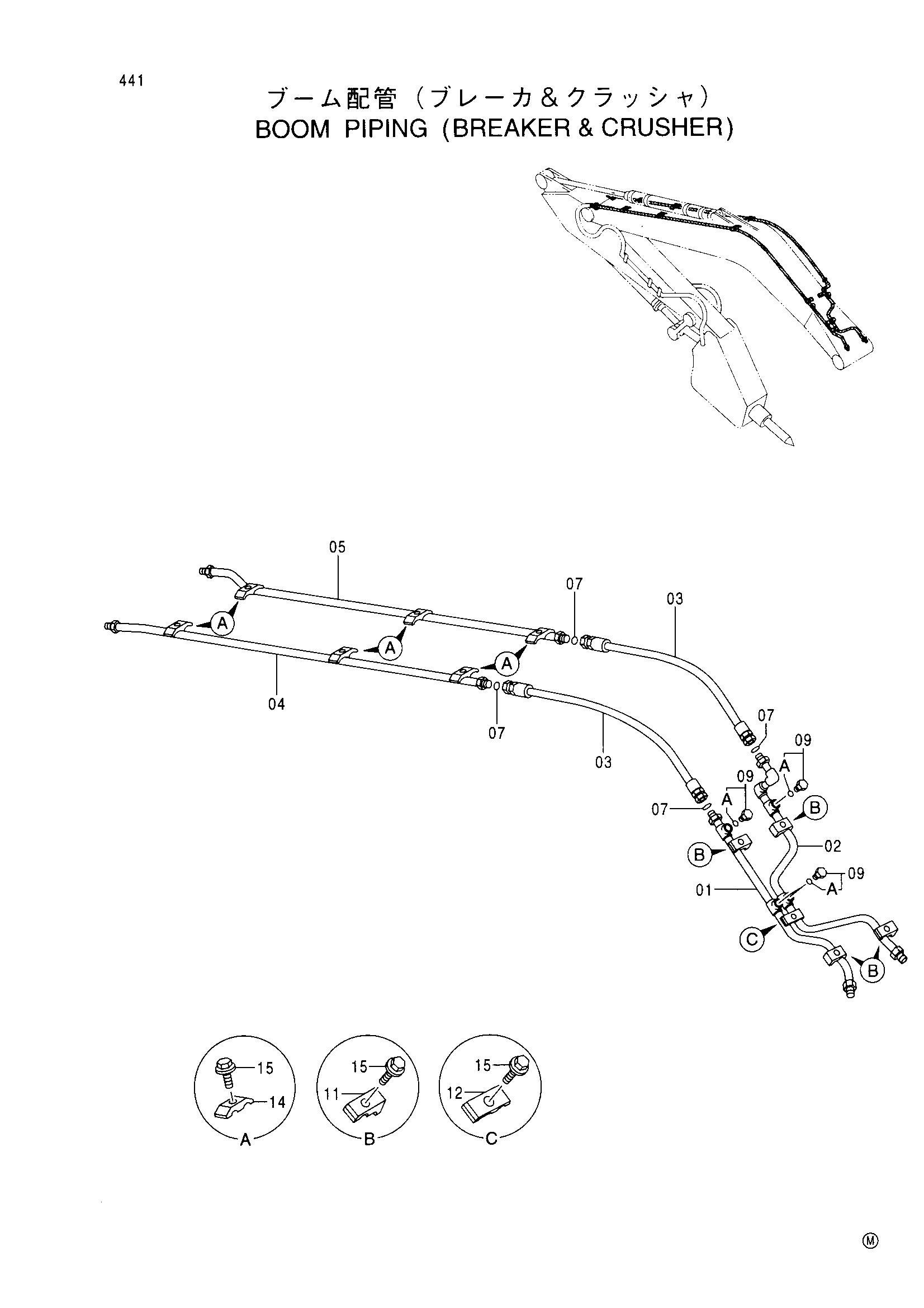

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8074037	Трубка	1
02	8074335	Трубка	1
03	4265833	Шланг	2
04	9745413	Трубка	1
05	9745412	Трубка	1
07	4187308	Уплотнительное кольцо	4
09	4174542	Пробка	4
09A	4506424	Уплотнительное кольцо	1
11	4190126	Хомут трубки	4
12	4053596	Хомут трубки	1
14	4141806	Хомут трубки	6
15	J011260	Болт с шайбой	11

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
