Пилотный трубопроводы (5-1)<без отвал> — HITACHI EX135USR

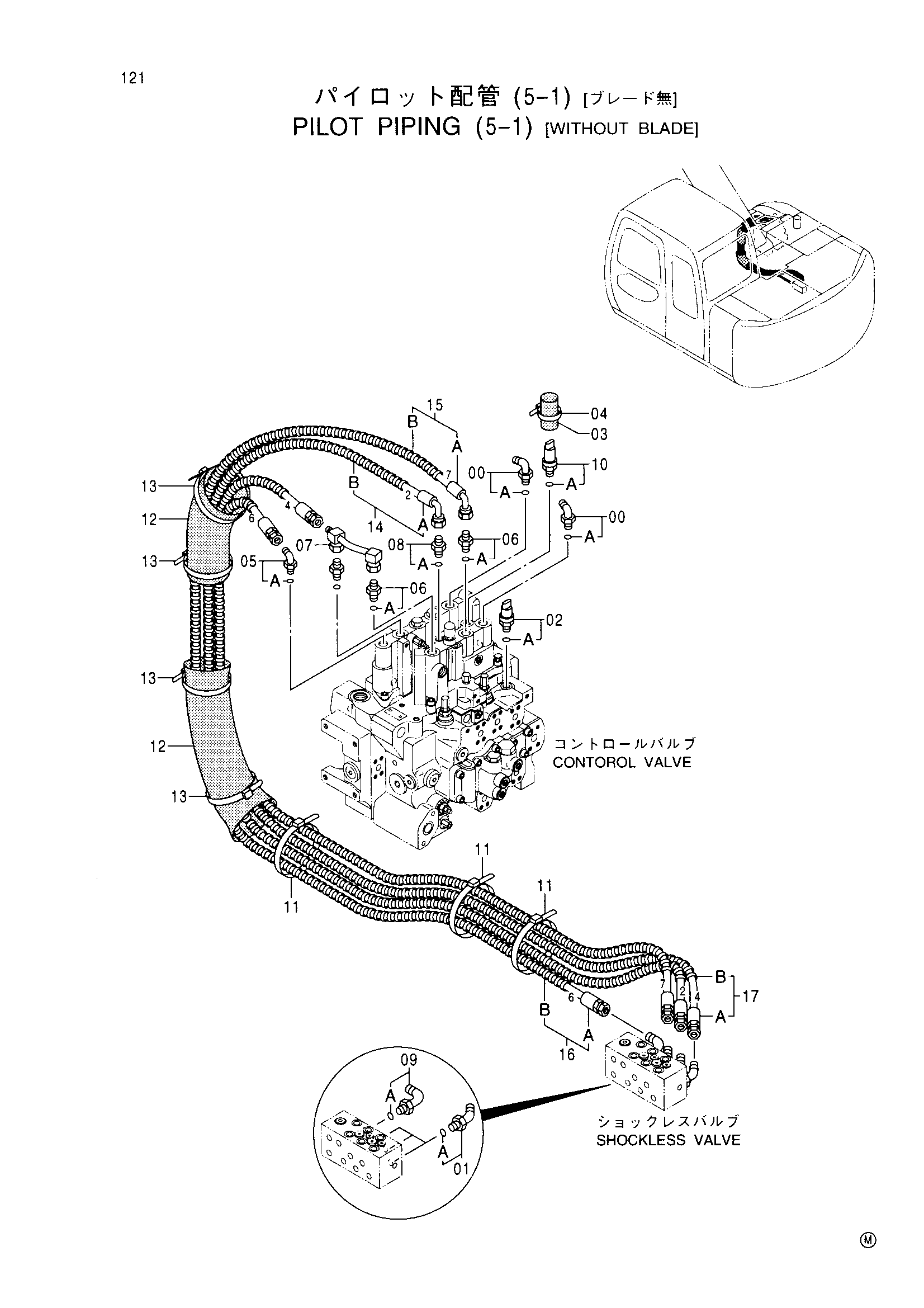

Заводская схема «Пилотный трубопроводы (5-1)<без отвал>» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208913 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4190244 | Угловой штуцер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4380677 | Выключатель | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4207239 | Колпачок | 1 |
| 04 | 4055312 | Ленточный зажим | 1 |
| 05 | 4351281 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202422 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 8062657 | Трубка | 1 |
| 08 | 4200467 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200470 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4353686 | Выключатель | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4121859 | Ленточный зажим | 3 |
| 12 | 4219918 | Резиновая втулка | 2 |
| 13 | 4055312 | Ленточный зажим | 4 |
| 14 | 9174972 | Шланг в сборе | 1 |
| 14A | 4408772 | Шланг (2) | 1 |
| 14B | 4327293 | Защитный кожух | 4 |
| 15 | 9174974 | Шланг в сборе | 1 |
| 15A | 4408774 | Шланг (7) | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 16 | 9174973 | Шланг в сборе | 1 |
| 16A | 4408773 | Шланг (6) | 1 |
| 16B | 4327293 | Защитный кожух | 3 |
| 17 | 9175794 | Шланг в сборе | 1 |
| 17A | 4366778 | Шланг (4) | 1 |
| 17B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
