Облицовка (4) — HITACHI EX135USR

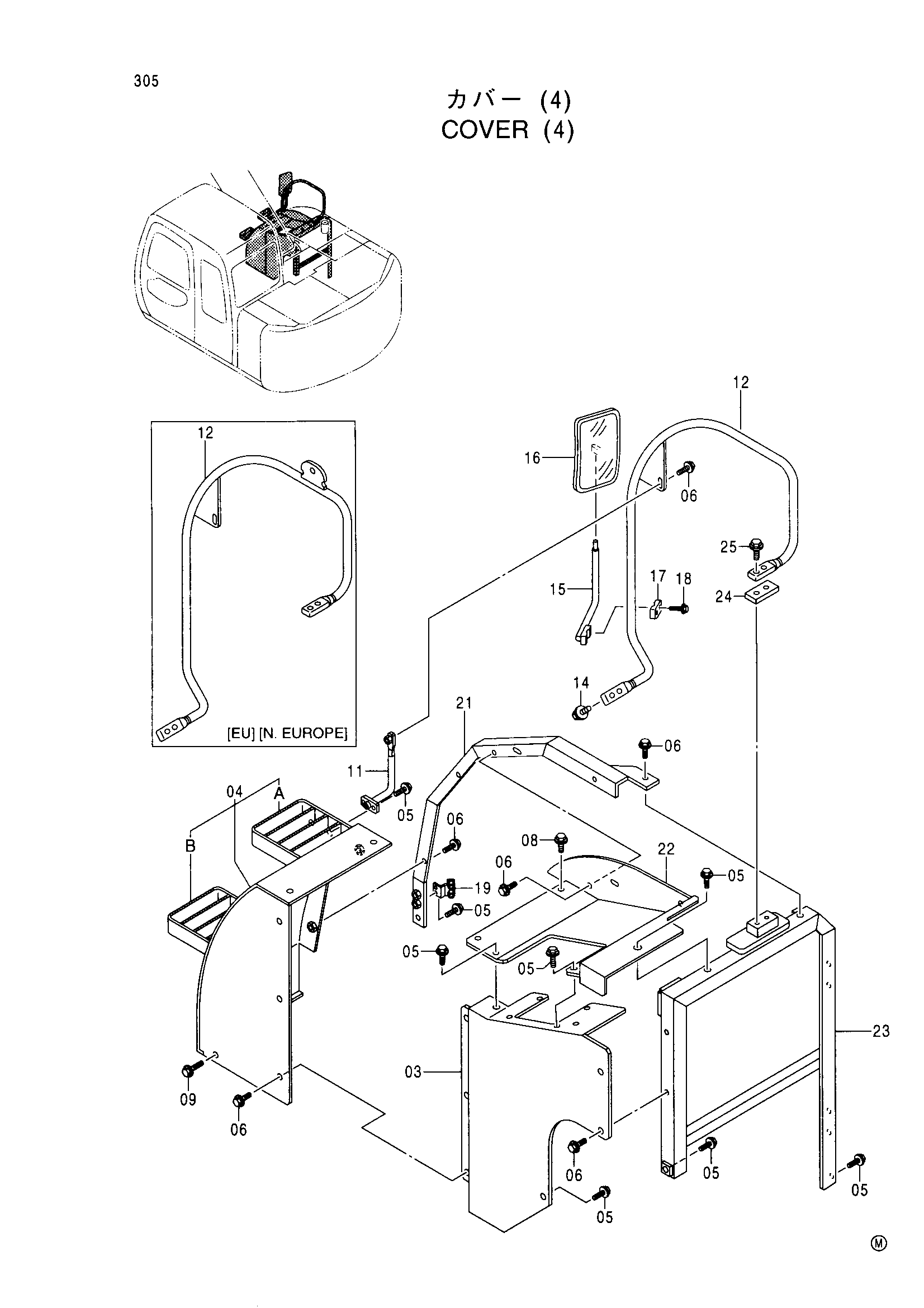

Заводская схема «Облицовка (4)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7035512 | Крышка | 1 |
| 04 | 6017817 | Крышка | 1 |
| 04A | 9751354 | Ступень | 1 |
| 04B | 9751355 | Ступень | 1 |
| 05 | J021030 | Болт с шайбой | 10 |
| 06 | J031030 | Болт с шайбой | 12 |
| 08 | J031025 | Болт с шайбой | 2 |
| 09 | J031035 | Болт с шайбой | 1 |
| 11 | 8074756 | Стойка | 1 |
| 12 | 7035053 | Стойка | 1 |
| 12 | 7037589 | Стойка | 1 |
| 14 | J011230 | Болт с шайбой | 2 |
| 15 | 8061721 | Стойка | 1 |
| 16 | 4165676 | Зеркало | 1 |
| 17 | 4373196 | Хомут | 1 |
| 18 | J010845 | Болт с шайбой | 2 |
| 19 | 8074184 | Кронштейн | 1 |
| 21 | 7035754 | Опора | 1 |
| 22 | 7035755 | Крышка | 1 |
| 23 | 6017954 | Опора | 1 |
| 23 | 6018857 | Опора | 1 |
| 24 | 4416842 | Проставка | 1 |
| 25 | J011230 | Болт с шайбой | 2 |
| 25 | J011245 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
