Дренажный трубопроводы <с отвал>: 2 — HITACHI EX135USR

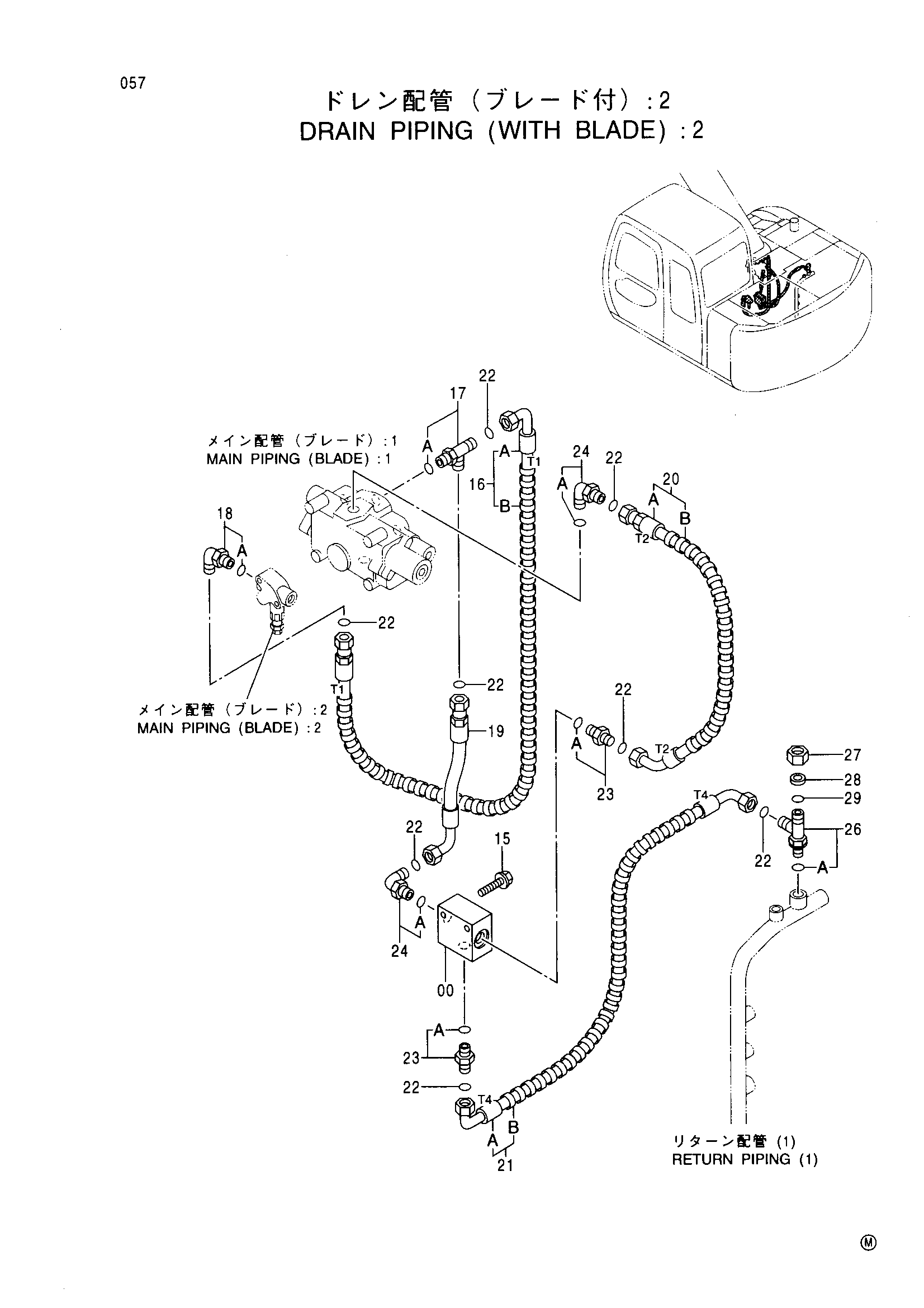

Заводская схема «Дренажный трубопроводы <с отвал>: 2» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3077832 | Коллектор | 1 |
| 15 | J011270 | Болт с шайбой | 2 |
| 16 | 9180692 | Шланг в сборе | 1 |
| 16A | 4419689 | Шланг (T1) | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 17 | 4205383 | Тройник | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4200580 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4419701 | Шланг | 1 |
| 20 | 9180693 | Шланг в сборе | 1 |
| 20A | 4419705 | Шланг (T2) | 1 |
| 20B | 4327294 | Защитный кожух | 1 |
| 21 | 9180694 | Шланг в сборе | 1 |
| 21A | 4419708 | Шланг (T4) | 1 |
| 21B | 4327294 | Защитный кожух | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 8 |
| 23 | 4189602 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4200580 | Угловой штуцер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4383391 | Тройник | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4188136 | Гайка | 1 |
| 28 | 4189094 | Колпачок | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
