Шланг защита от разрыва клапан трубопроводы (стрела): 2 — HITACHI EX135USR

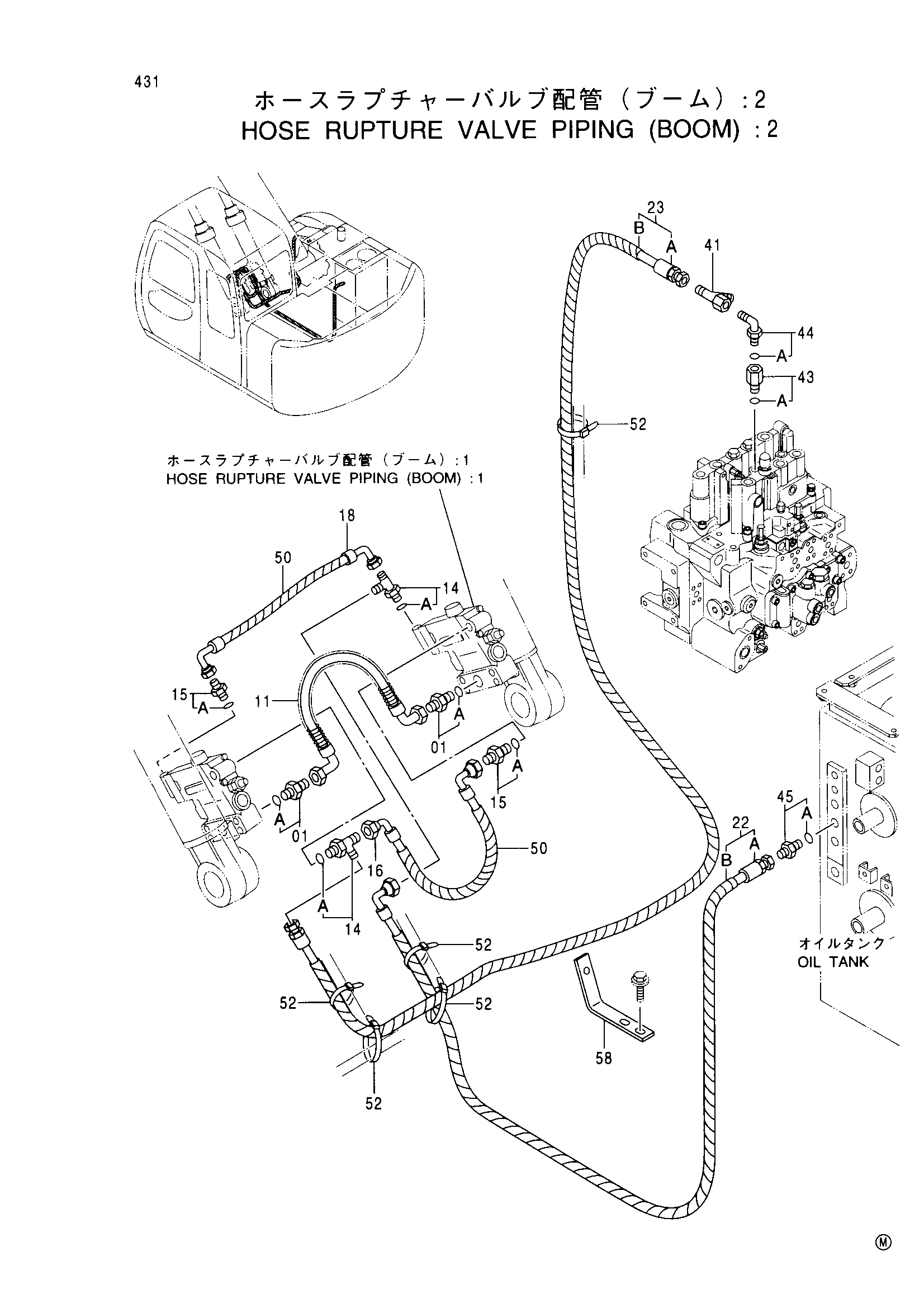

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4326966 | Шланг | 1 |
| 14 | 4205363 | Тройник | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4295511 | Шланг | 1 |
| 18 | 4327439 | Шланг | 1 |
| 22 | 9175861 | Шланг в сборе | 1 |
| 22A | 4409087 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 5 |
| 23 | 9175859 | Шланг в сборе | 1 |
| 23A | 4370728 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 6 |
| 41 | 4246672 | Соединительный штуцер | 1 |
| 43 | 4202564 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4156434 | Угловой штуцер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4261938 | Фильтр | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4327293 | Защитный кожух | 2 |
| 52 | 4055312 | Ленточный зажим | 5 |
| 58 | 9751595 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
