Пилотный трубопроводы (5-2)<без отвал> — HITACHI EX135USR

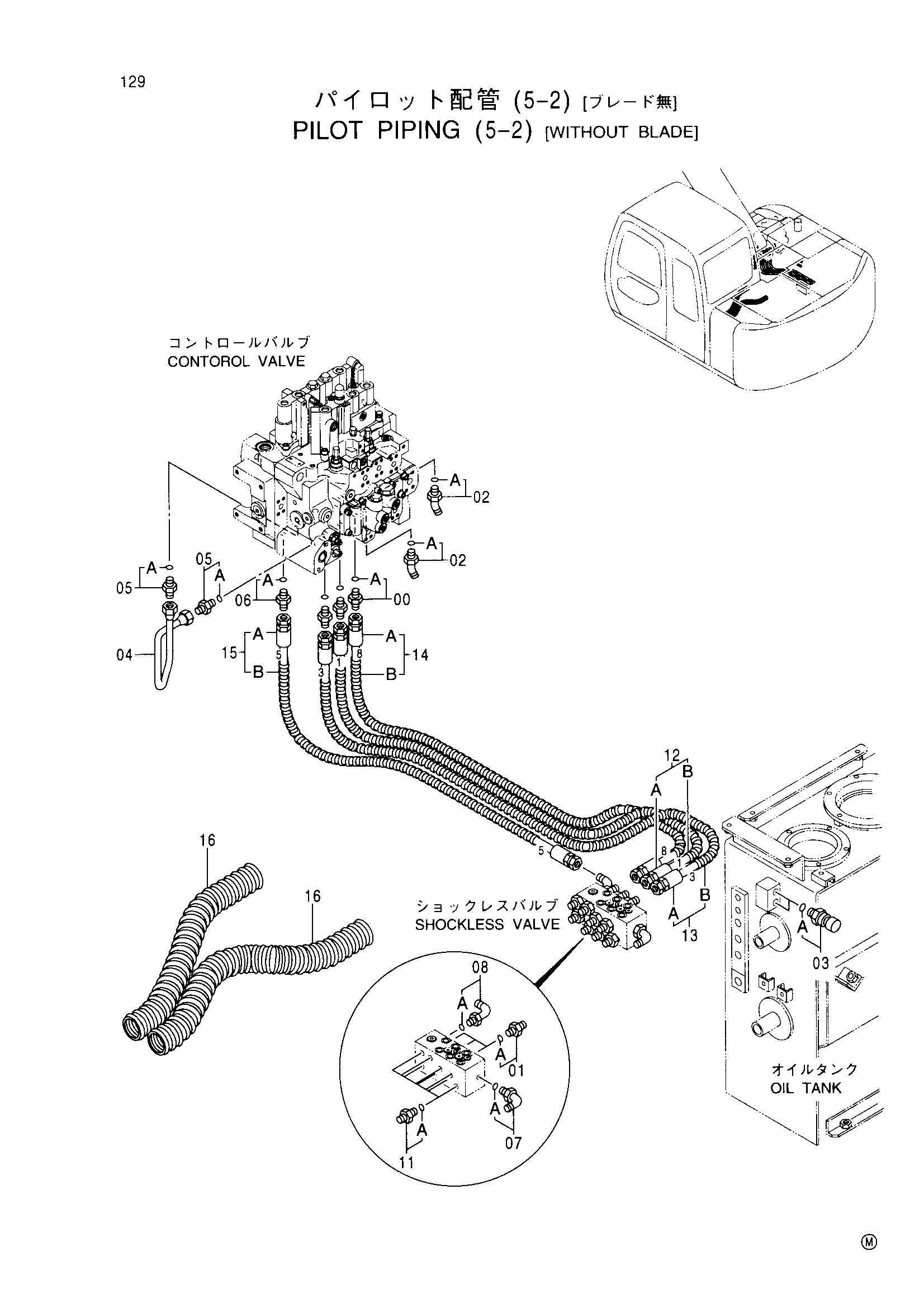

Заводская схема «Пилотный трубопроводы (5-2)<без отвал>» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4190244 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4332040 | Датчик давления | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4339377 | Трубка | 1 |
| 05 | 4255305 | Штуцер трубки | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200468 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200470 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 8 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9174705 | Шланг в сборе | 1 |
| 12A | 4408775 | Шланг (1) | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | 9174706 | Шланг в сборе | 1 |
| 13A | 4408776 | Шланг (3) | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 9174707 | Шланг в сборе | 1 |
| 14A | 4408777 | Шланг (8) | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 9173735 | Шланг в сборе | 1 |
| 15A | 4409268 | Шланг (5) | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 4379665 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
