Крышка (2) — HITACHI EX135USR

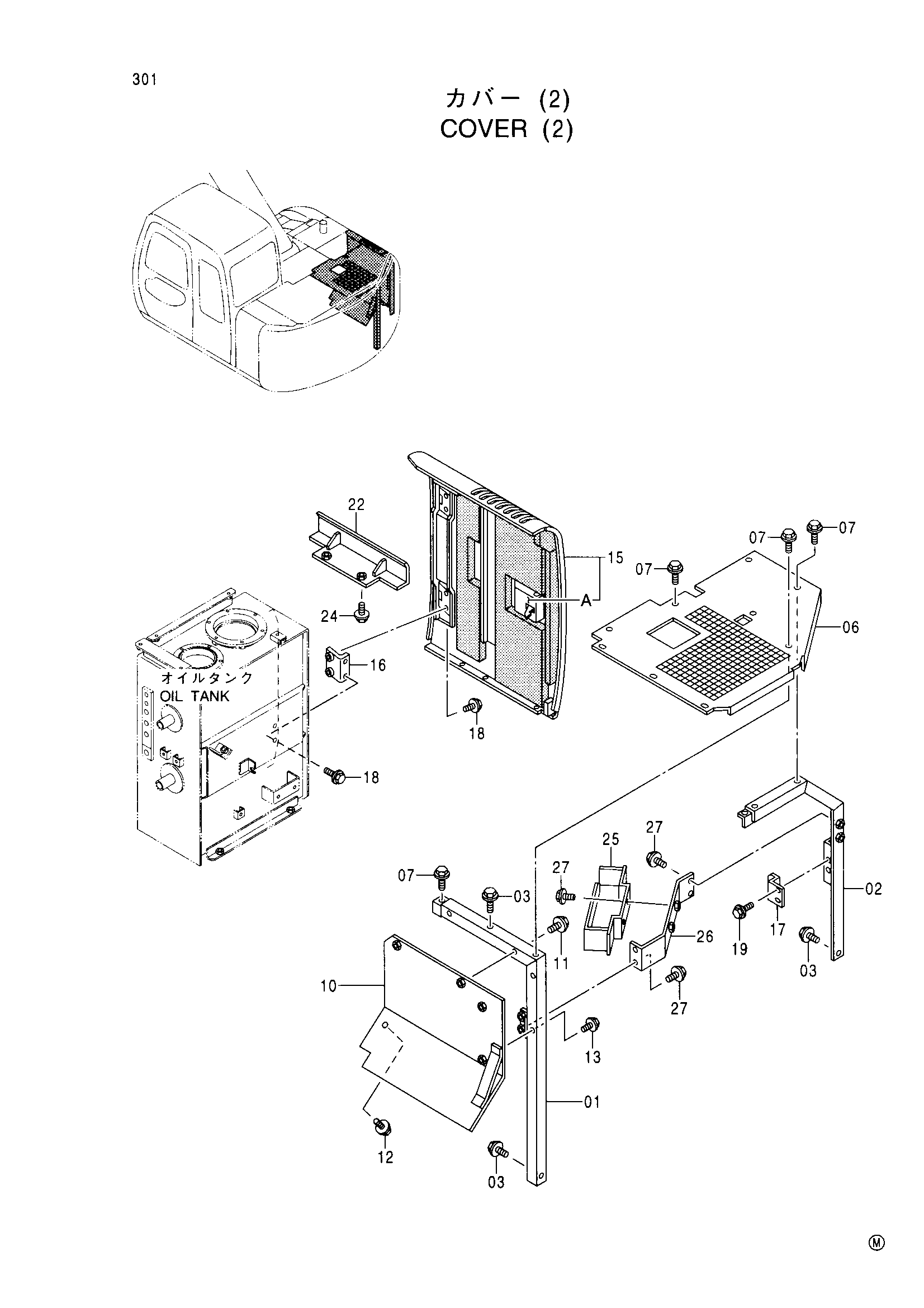

Заводская схема «Крышка (2)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035067 | Опора | 1 |
| 02 | 7035434 | Опора | 1 |
| 03 | J021025 | Болт с шайбой | 3 |
| 06 | 2043012 | Крышка | 1 |
| 07 | J031030 | Болт с шайбой | 10 |
| 10 | 7035420 | Крышка | 1 |
| 11 | J021025 | Болт с шайбой | 3 |
| 12 | J031030 | Болт с шайбой | 1 |
| 13 | J021030 | Болт с шайбой | 1 |
| 15 | 7035485 | Дверь | 1 |
| 15A | 4361766 замена: 4361768 | Дверь блокировка (2) | 1 |
| 15A | 4361768 | Дверь блокировка (2) | 1 |
| 16 | 8048338 | Кронштейн | 2 |
| 17 | 4257087 | Ограничитель | 1 |
| 18 | J031025 | Болт с шайбой | 8 |
| 19 | J031030 | Болт с шайбой | 2 |
| 22 | 8073503 | Крышка | 1 |
| 24 | J031030 | Болт с шайбой | 2 |
| 25 | 8074720 | Короб | 1 |
| 26 | 8074719 | Кронштейн | 1 |
| 27 | J021025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
