Пилотный трубопроводы (11)[STD][AUS] — HITACHI EX135USR

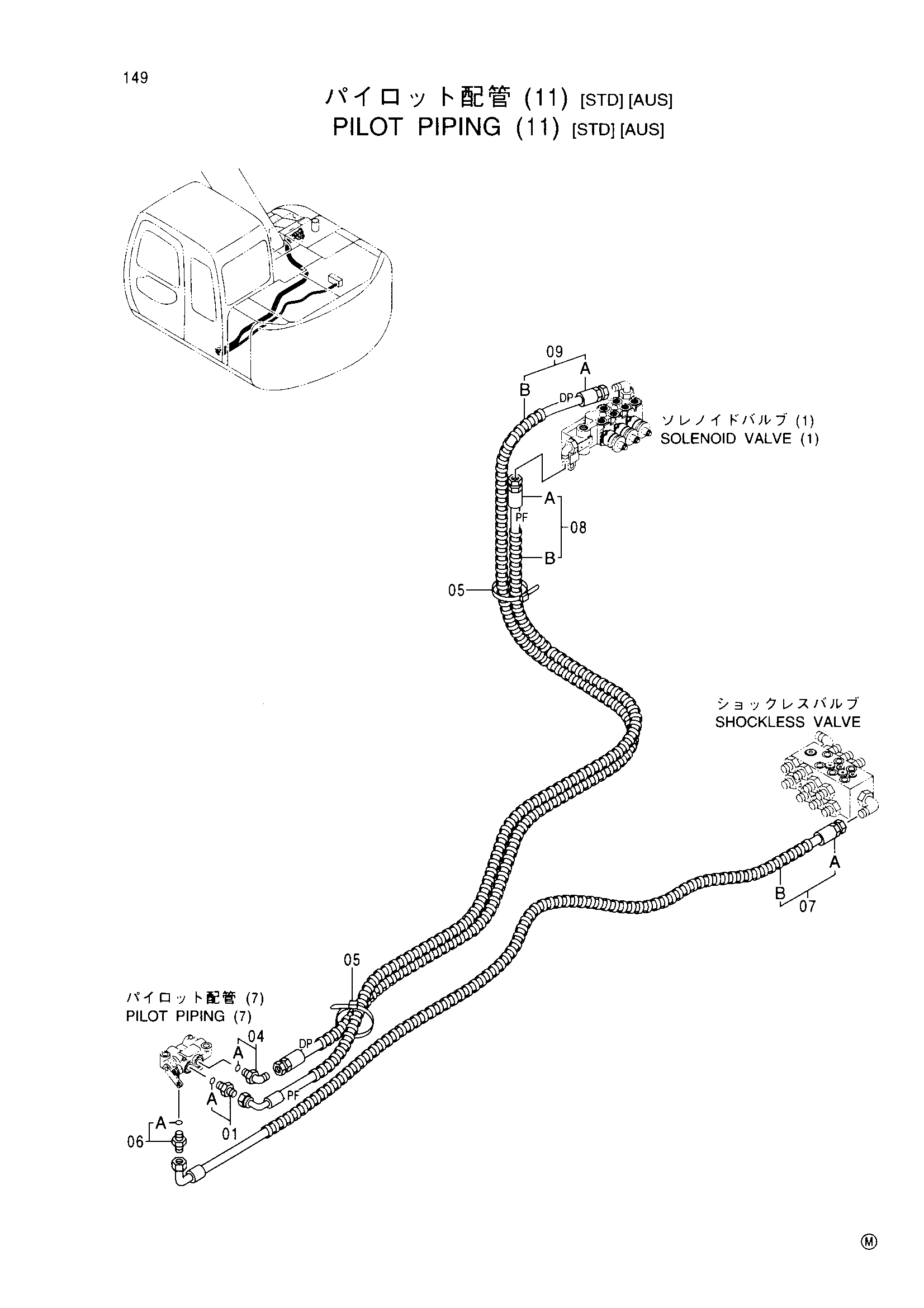

Заводская схема «Пилотный трубопроводы (11)[STD][AUS]» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (11)[STD][AUS] HITACHI EX135USR](/catalog-drawings/7b/7bf88188-9209-4ba3-bc02-cd58d8254086.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 2 |
| 06 | 4346499 | Фильтр | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9174721 | Шланг в сборе | 1 |
| 07A | 4334455 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 9174722 | Шланг в сборе | 1 |
| 08A | 4408792 | Шланг (PF) | 1 |
| 08B | 4327293 | Защитный кожух | 6 |
| 09 | 9174723 | Шланг в сборе | 1 |
| 09A | 4408793 | Шланг (DP) | 1 |
| 09B | 4327293 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
