Ход трубопроводы — HITACHI EX135USR

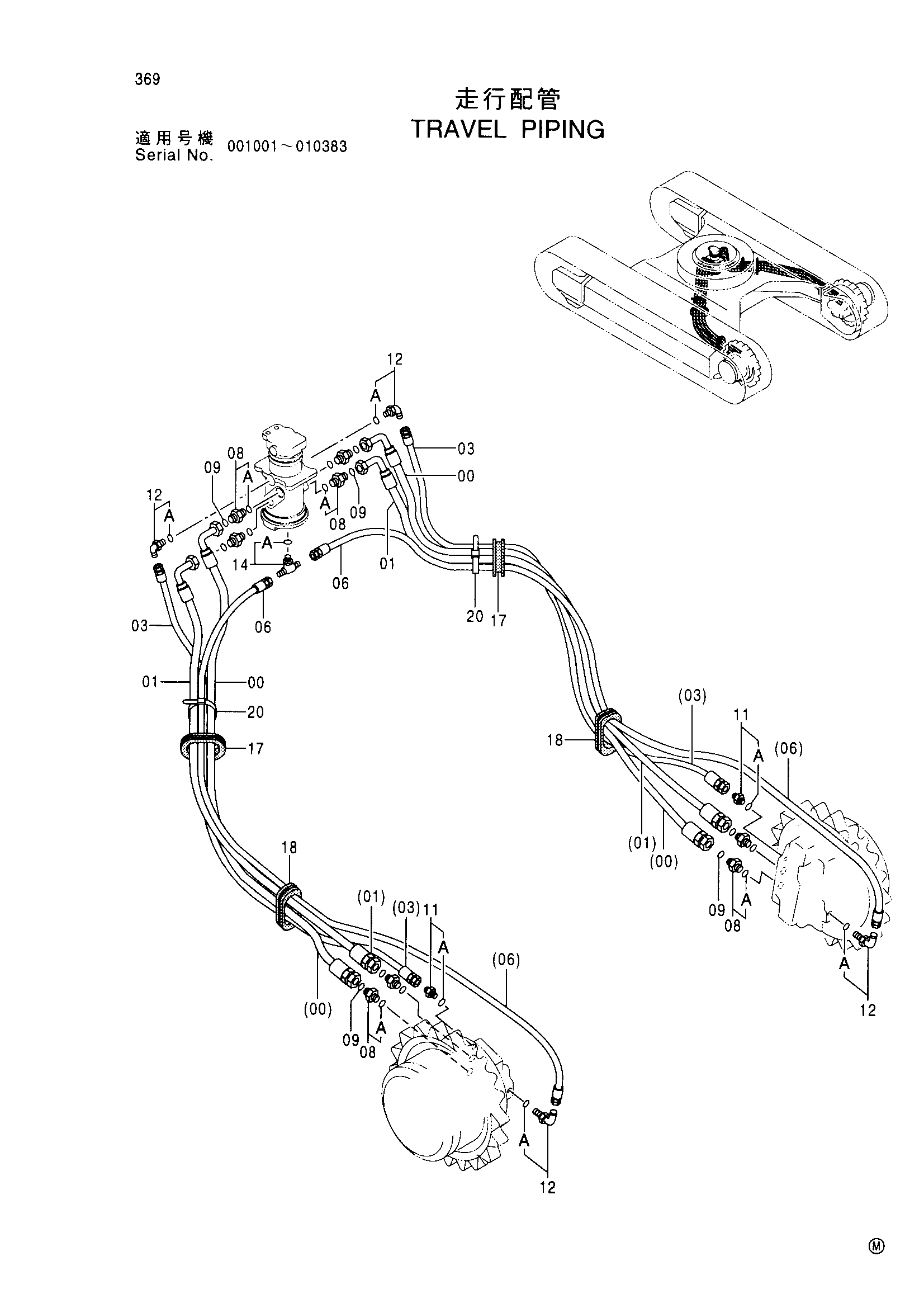

Заводская схема «Ход трубопроводы» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4258284 | Шланг | 2 |
| 01 | 4219356 | Шланг | 2 |
| 03 | 4378001 | Шланг | 2 |
| 06 | 4262276 | Шланг | 2 |
| 08 | 4188623 | Адаптер | 8 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 8 |
| 11 | 4210361 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154670 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4221224 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4334566 | Резиновая втулка | 2 |
| 18 | 4276338 | Резиновая втулка | 2 |
| 20 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
