Основной трубопроводы (отвал): 1 — HITACHI EX135USR

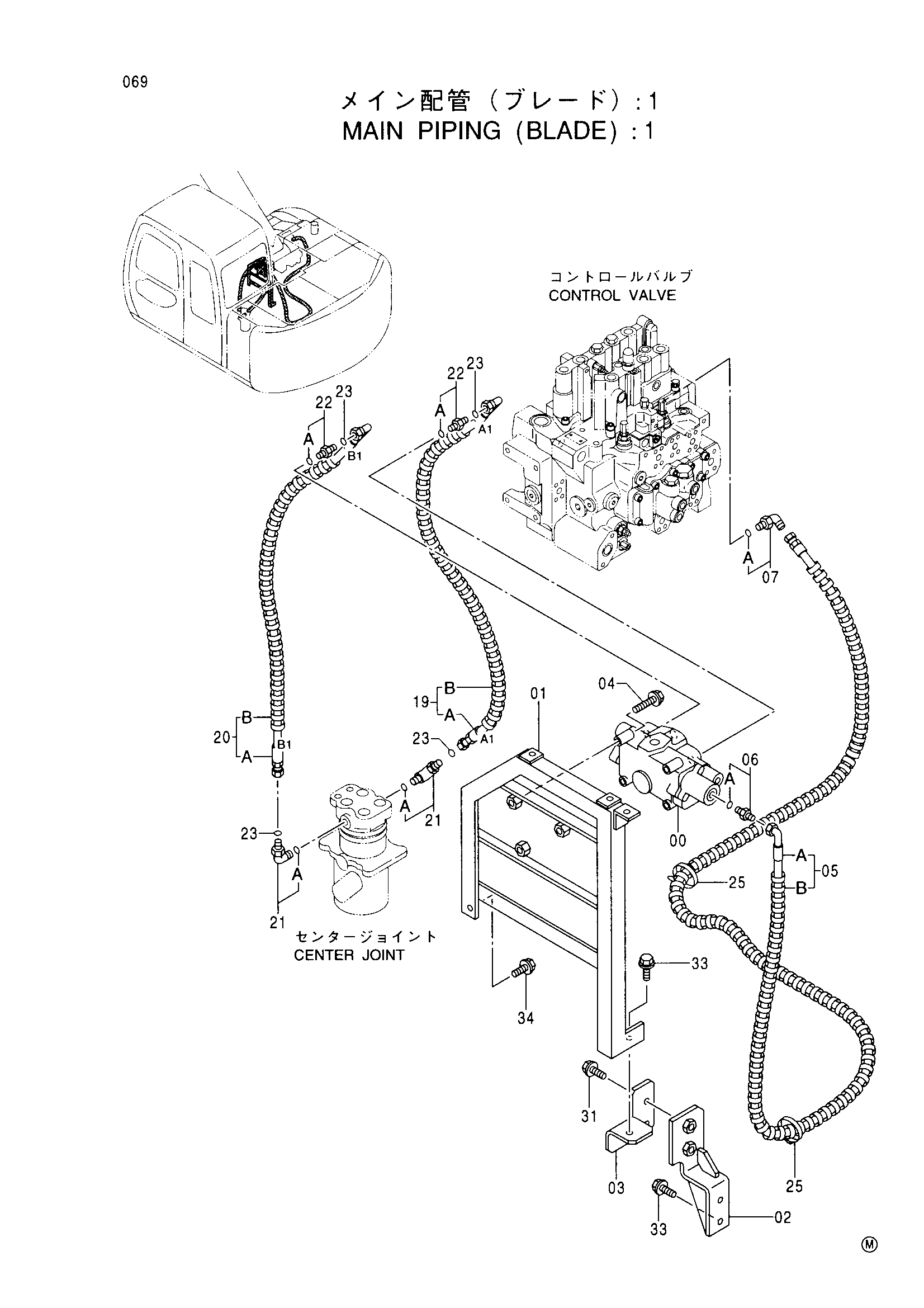

Заводская схема «Основной трубопроводы (отвал): 1» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | 7036550 | Опора | 1 |
| 02 | 8076292 | Кронштейн | 1 |
| 03 | 8076293 | Кронштейн | 1 |
| 04 | J011290 | Болт с шайбой | 3 |
| 05 | 9158390 | Шланг в сборе | 1 |
| 05A | 4386739 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 6 |
| 06 | 4376657 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9180689 | Шланг в сборе | 1 |
| 19A | 4419696 | Шланг (A1) | 1 |
| 19B | 4327294 | Защитный кожух | 2 |
| 20 | 9180691 | Шланг в сборе | 1 |
| 20A | 4419699 | Шланг (B1) | 1 |
| 20B | 4327294 | Защитный кожух | 2 |
| 21 | 4200580 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4189602 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 31 | J011235 | Болт с шайбой | 2 |
| 33 | J011230 | Болт с шайбой | 3 |
| 34 | J021030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
