Передний головка фонарь <выбор> — HITACHI EX135USR

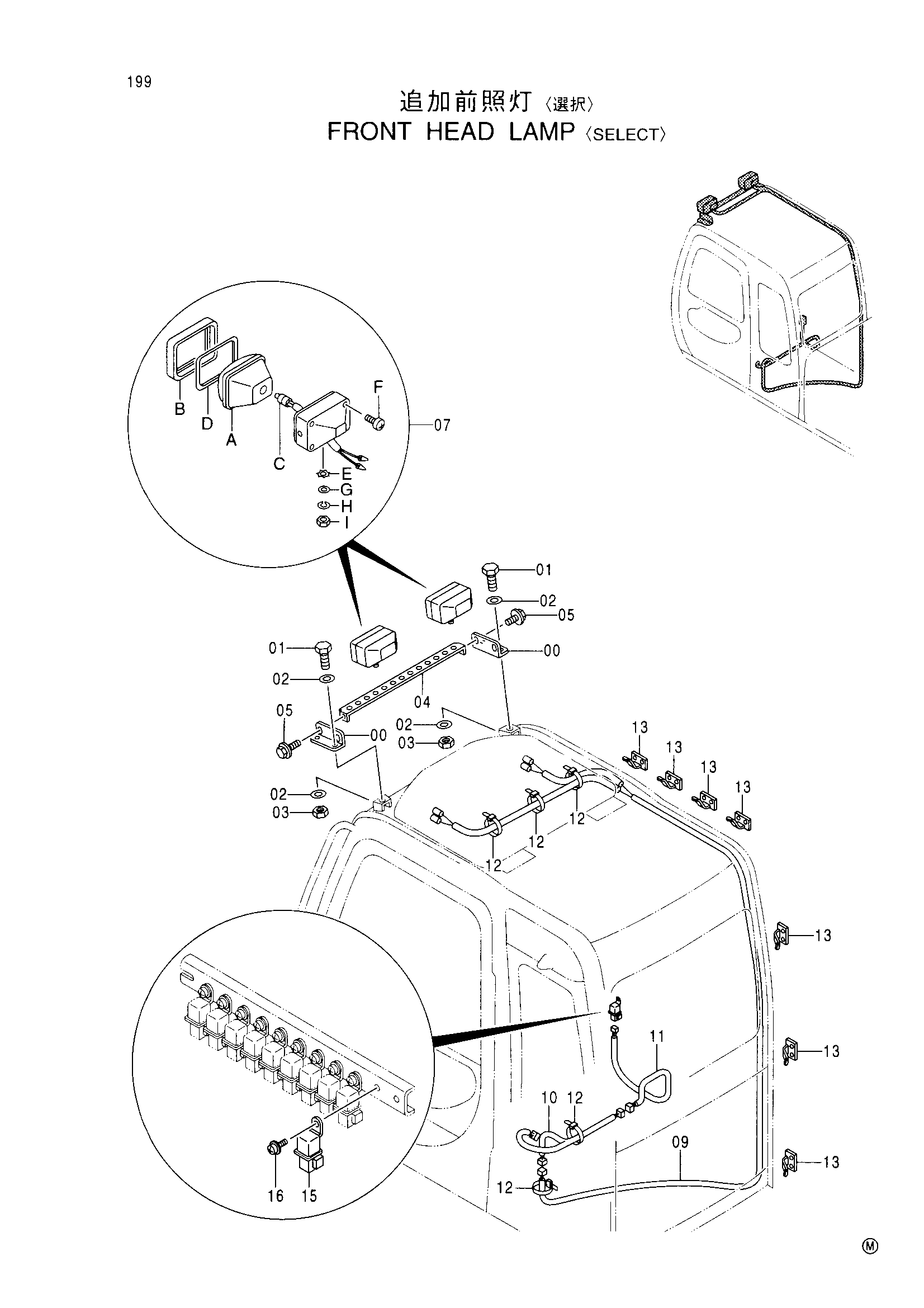

Заводская схема «Передний головка фонарь <выбор>» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021230 | Болт с шайбой | 2 |
| 02 | A590112 | Плоская шайба | 2 |
| 03 | J950012 | Гайка | 2 |
| 04 | 7031053 | Кронштейн | 1 |
| 04 | 8073350 | Кронштейн | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 07 | 4326800 | Фонарь головка в сборе | 2 |
| 07 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 07A | 4326801 | Фонарь блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 1 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 09 | 4362178 | Жгут проводов | 1 |
| 10 | 4366592 | Жгут проводов | 1 |
| 11 | 4366589 | Жгут проводов | 1 |
| 12 | 4289708 | Зажим | 5 |
| 13 | 4050373 | Зажим | 7 |
| 15 | 4251588 | Реле | 1 |
| 16 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
