Пилотный трубопроводы (поток производительность селектор) — HITACHI EX135USR

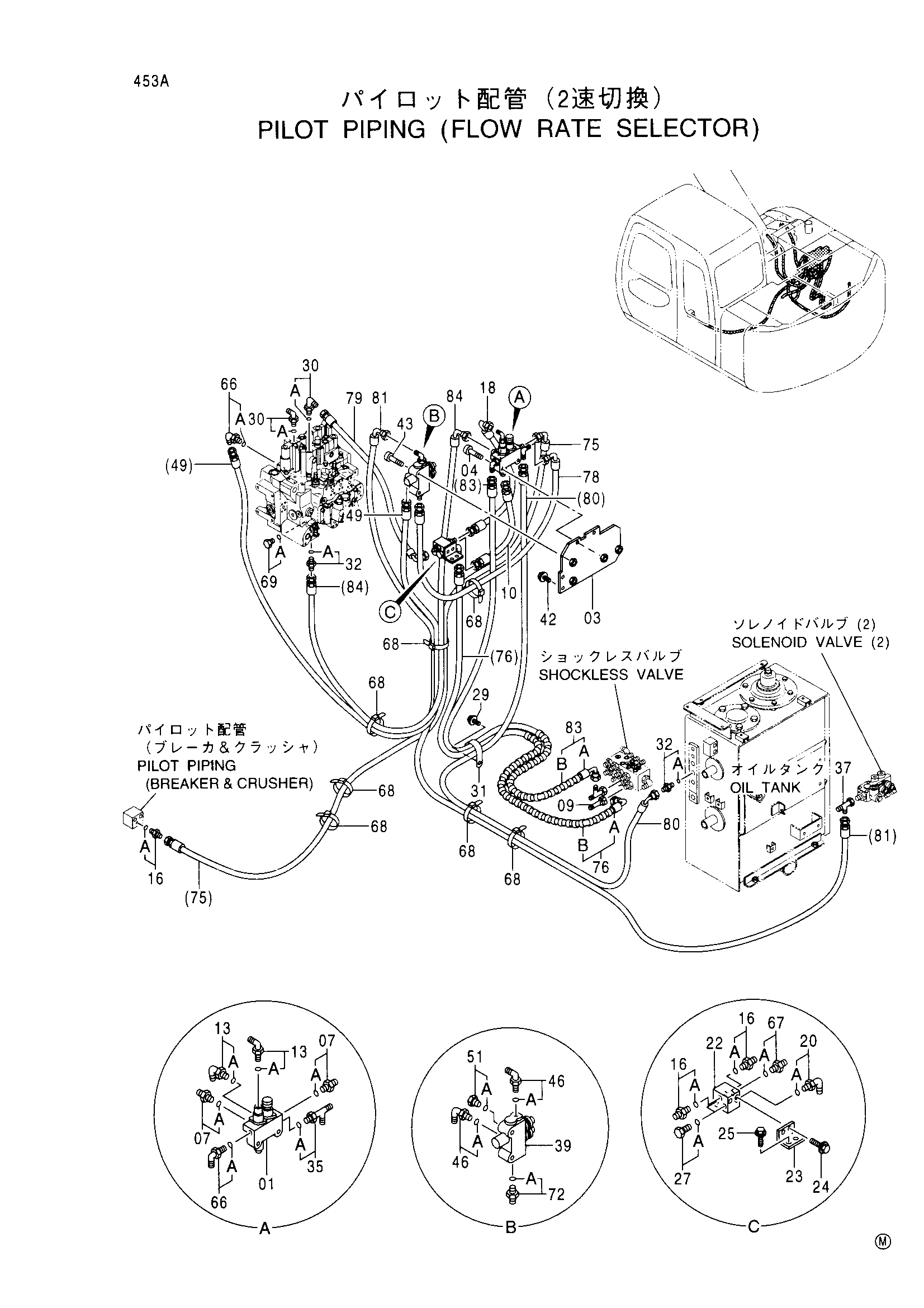

Заводская схема «Пилотный трубопроводы (поток производительность селектор)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 03 | 8075067 | Кронштейн | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 07 | 4200467 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4246672 | Соединительный штуцер | 2 |
| 10 | 4411785 | Шланг | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200467 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4411787 | Шланг | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4330230 | Челночный клапан | 1 |
| 23 | 4410873 | Кронштейн | 1 |
| 24 | J010820 | Болт с шайбой | 2 |
| 25 | J011020 | Болт с шайбой | 2 |
| 27 | 4092534 | Пробка | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | J011020 | Болт с шайбой | 1 |
| 30 | 4208913 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4190264 | Зажим | 1 |
| 32 | 4200466 | Адаптер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4207300 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4246672 | Соединительный штуцер | 1 |
| 39 | 4351659 | Электромагнитный клапан | 1 |
| 42 | J011225 | Болт с шайбой | 4 |
| 43 | J781060 | Болт с внутренним шестигранником | 2 |
| 46 | 4156434 | Угловой штуцер | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4411786 | Шланг | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4156434 | Угловой штуцер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4200466 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4055312 | Ленточный зажим | 11 |
| 69 | 4092534 | Пробка | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4200467 | Адаптер | 1 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4414617 | Шланг | 1 |
| 76 | 9177923 | Шланг в сборе | 1 |
| 76A | 4414618 | Шланг | 1 |
| 76B | 4327293 | Защитный кожух | 2 |
| 78 | 4414620 | Шланг | 1 |
| 79 | 4414621 | Шланг | 1 |
| 80 | 4414622 | Шланг | 1 |
| 81 | 4414623 | Шланг | 1 |
| 83 | 9177924 | Шланг в сборе | 1 |
| 83A | 4369735 | Шланг | 1 |
| 83B | 4327293 | Защитный кожух | 1 |
| 84 | 4368877 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
