Удерживающий клапан стрела — HITACHI EX135US-5

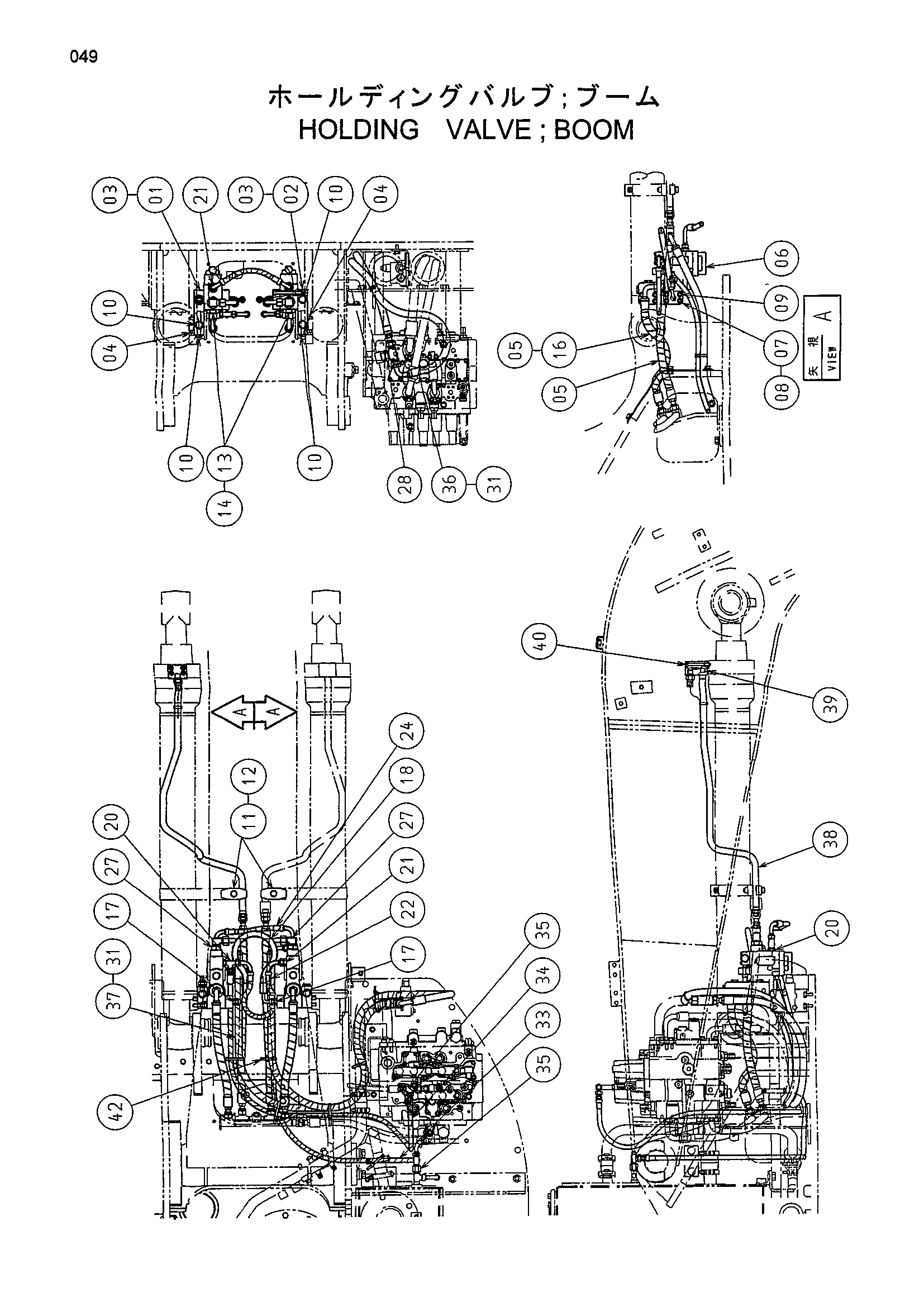

Заводская схема «Удерживающий клапан стрела» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3088980 | Блок | 1 |
| 02 | 3088985 | Блок | 1 |
| 03 | A811030 | Уплотнительное кольцо | 2 |
| 04 | M341040 | Болт с внутренним шестигранником | 8 |
| 05 | 4327294 | Защитный кожух | 4 |
| 06 | 4345286 | Удерживающий клапан | 2 |
| 07 | 4293167 | Франге | 2 |
| 08 | A811030 | Уплотнительное кольцо | 4 |
| 09 | M341095 | Болт с внутренним шестигранником | 8 |
| 10 | 4092534 | Пробка | 5 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190125 | Хомут трубки | 2 |
| 12 | J011255 | Болт с шайбой | 2 |
| 13 | 4188623 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4359143 | Шланг | 2 |
| 17 | 4200465 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4435468 | Шланг | 1 |
| 20 | 4205363 | Тройник | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 9189432 | Шланг | 1 |
| 24 | 9189446 | Шланг | 1 |
| 27 | 4217341 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4215639 | Тройник | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 9151878 | Шланг в сборе | 1 |
| 34 | 9151879 | Шланг в сборе | 1 |
| 35 | 4246672 | Соединительный штуцер | 2 |
| 36 | 9193426 | Шланг | 1 |
| 37 | 9193427 | Шланг | 1 |
| 38 | 8079767 | Трубка | 1 |
| 39 | A811025 | Уплотнительное кольцо | 1 |
| 40 | M340880 | Болт с внутренним шестигранником | 4 |
| 42 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
