Крышка (7) — HITACHI EX135US-5

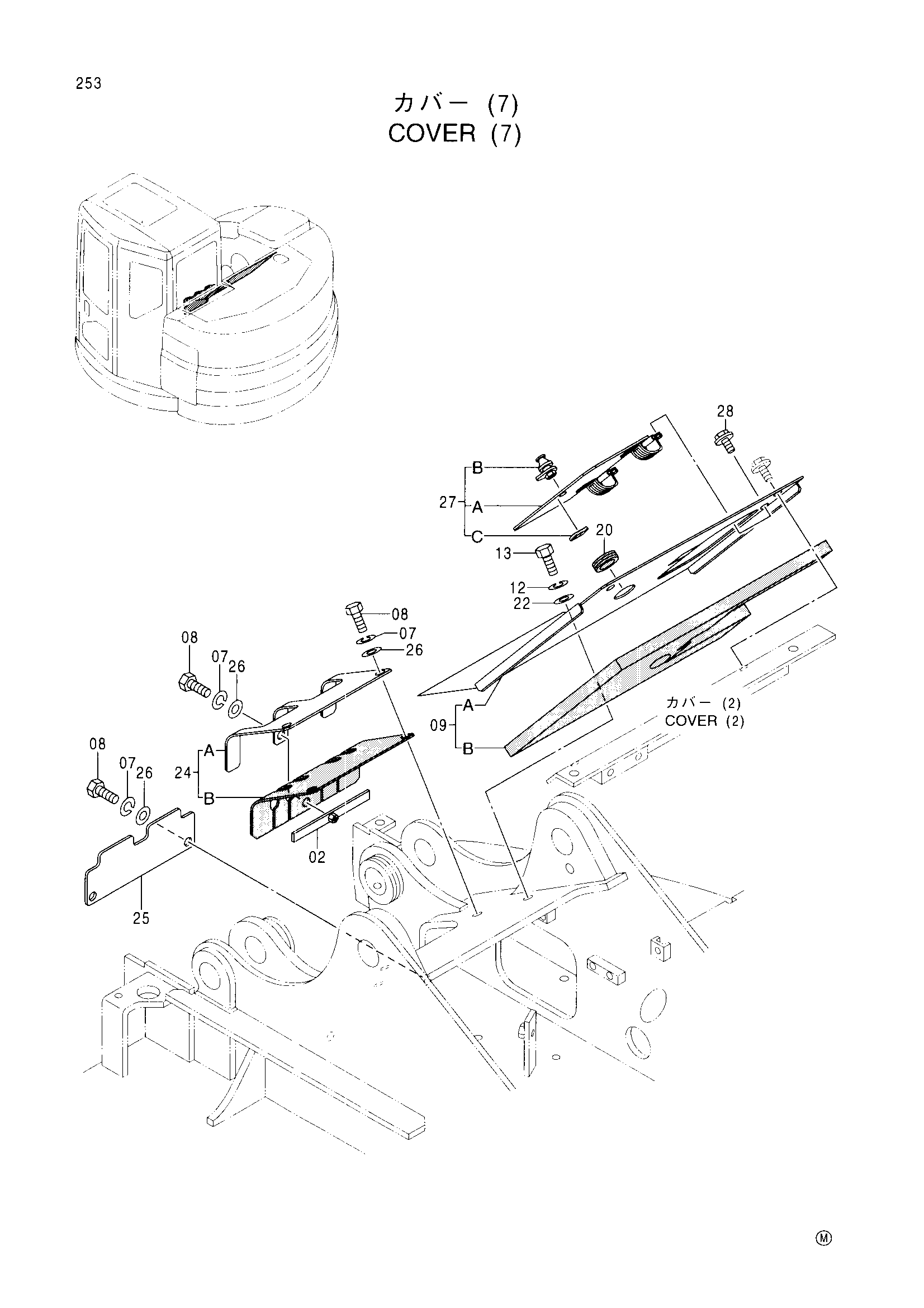

Заводская схема «Крышка (7)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9752954 | Опора | 1 |
| 07 | A590910 | Пружинная шайба | 5 |
| 08 | J901020 | Болт | 5 |
| 09 | 7037916 | Крышка | 1 |
| 09A | 7037915 | Крышка | 1 |
| 09B | 4419449 | Резиновая прокладка | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901020 | Болт | 2 |
| 20 | 4143612 | Резиновая втулка | 1 |
| 22 | J217083 | Шайба | 2 |
| 24 | 8079260 | Крышка | 1 |
| 24A | 3088603 | Крышка | 1 |
| 24B | 3088604 | Резиновая прокладка | 1 |
| 25 | 4433325 | Крышка | 1 |
| 26 | J217083 | Шайба | 5 |
| 27 | 8079502 | Крышка | 1 |
| 27A | 8079501 | Крышка | 1 |
| 27B | 4434569 | Рукоятка | 1 |
| 27C | 4434412 | Резиновая прокладка | 1 |
| 28 | J020820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
