Трубопроводы для OKD гидромолот <моноблочный стрела><US> — HITACHI EX135US-5

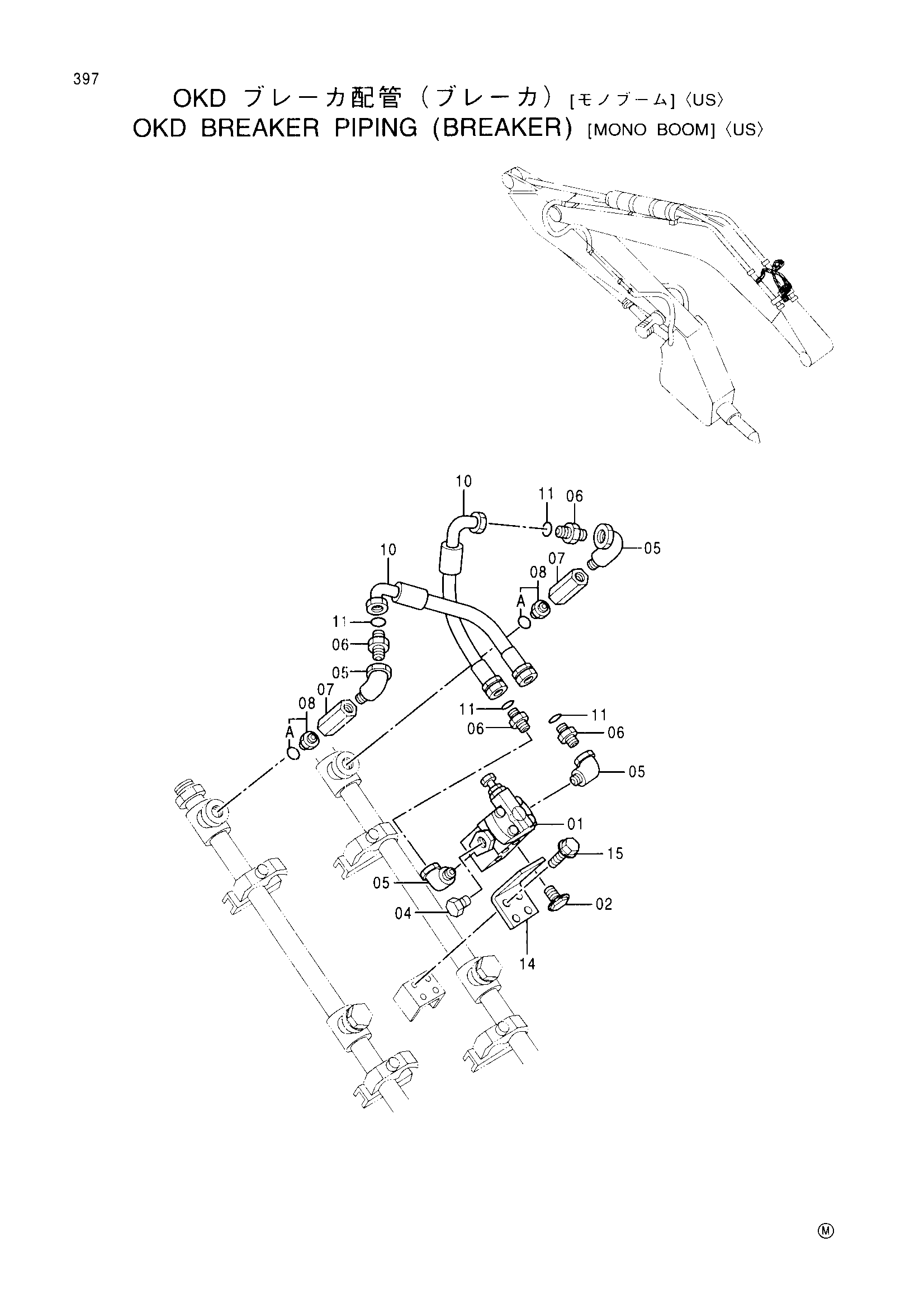

Заводская схема «Трубопроводы для OKD гидромолот <моноблочный стрела><US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 4 |
| 06 | 4208967 | Адаптер | 4 |
| 07 | 94-0678 | Разъём S | 2 |
| 08 | 4208243 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4340886 | Шланг | 2 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4302579 | Кронштейн | 1 |
| 15 | J021230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
