Кабина (1) — HITACHI EX135US-5

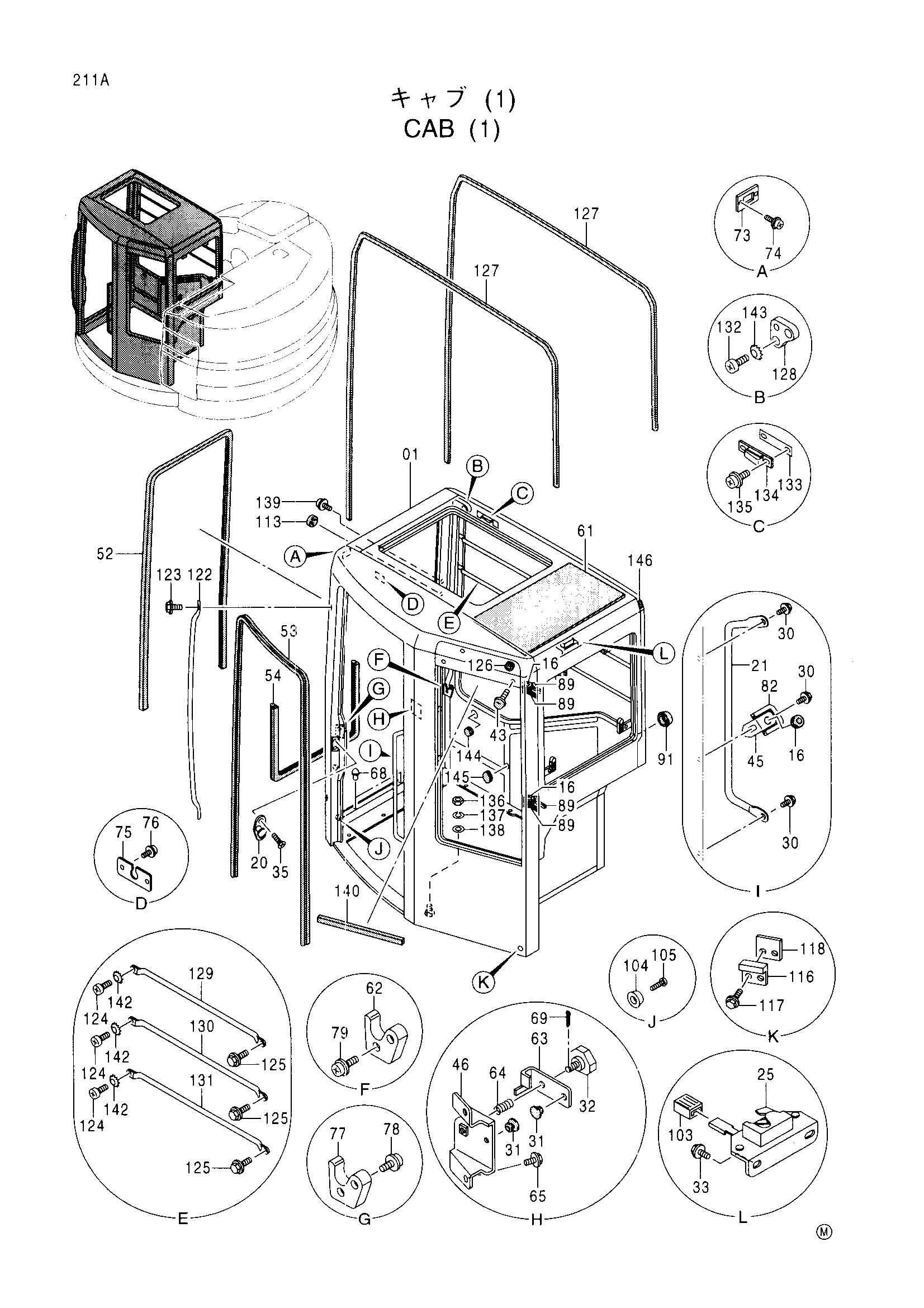

Заводская схема «Кабина (1)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4444687 | Кабина корпус | 1 |
| 16 | 4347452 | Уплотнительная втулка | 3 |
| 20 | 4347456 | Ответная планка | 1 |
| 21 | 4444593 | Рукоятка | 1 |
| 25 | 4347462 | Ауторокк | 1 |
| 30 | 4347576 | Болт с шайбой | 3 |
| 31 | 4347463 | Амортизатор | 4 |
| 32 | 4347464 | Рукоятка | 1 |
| 33 | 4320170 | Болт с шайбой | 2 |
| 35 | 4347577 | Винт с шайбой | 2 |
| 43 | 4444595 | Ограничитель | 1 |
| 45 | 4444596 | Кронштейн | 1 |
| 46 | 4444597 | Кронштейн | 1 |
| 52 | 4444688 | Резиновый S | 1 |
| 53 | 4444598 | Резиновый S | 1 |
| 54 | 4444599 | Резиновый S | 1 |
| 61 | 4444600 | Сиденье интериор | 1 |
| 62 | 4347478 | Резиновый ограничитель | 1 |
| 63 | 4347479 | Кронштейн | 1 |
| 64 | 4347480 | Пружина | 1 |
| 65 | 4320170 | Болт с шайбой | 2 |
| 68 | 4396868 | Резиновый ограничитель | 2 |
| 69 | A762016 | Шплинт | 1 |
| 73 | 4347483 | Пластина разъём | 1 |
| 74 | J460310 | Винт с шайбой | 2 |
| 75 | 4347484 | Пластина | 1 |
| 76 | J460410 | Винт с шайбой | 2 |
| 77 | 4347485 | Резиновый ограничитель | 1 |
| 78 | 4444602 | Винт с шайбой | 2 |
| 79 | 4444602 | Винт с шайбой | 2 |
| 82 | 4444603 | Резиновый G | 1 |
| 89 | 4444604 | Резиновый G | 4 |
| 91 | 4204608 | Резиновая втулка | 1 |
| 103 | 4444606 | Колпачок | 1 |
| 104 | 4444607 | Резиновый ограничитель | 4 |
| 105 | 4444608 | Винт с шайбой | 4 |
| 113 | 4386409 | Резиновая втулка | 1 |
| 116 | 8062983 | Ограничитель | 1 |
| 117 | 4347573 | Болт с шайбой | 2 |
| 118 | 4356399 | Проставка | 1 |
| 122 | 4390277 | Рукоятка | 1 |
| 123 | 4390278 | Болт с шайбой | 2 |
| 124 | 4444610 | Винт | 3 |
| 125 | 4320170 | Болт с шайбой | 3 |
| 126 | 4444611 | Резиновая втулка | 1 |
| 127 | 4444612 | Резиновый G | 2 |
| 128 | 4444613 | Палец направляющая | 1 |
| 129 | 4444614 | Защитный кожух | 1 |
| 130 | 4444615 | Защитный кожух | 1 |
| 131 | 4444616 | Защитный кожух | 1 |
| 132 | M470820 | Винт | 2 |
| 133 | 4444618 | Регулировочная шайба | 1 |
| 134 | 4369578 | Ограничитель | 1 |
| 135 | 4372211 | Винт с шайбой | 2 |
| 136 | M500605 | Гайка | 1 |
| 137 | A590906 | Пружинная шайба | 1 |
| 138 | A590106 | Плоская шайба | 1 |
| 139 | 4444621 | Винт с шайбой | 2 |
| 140 | 4444622 | Резиновая прокладка | 1 |
| 142 | 4301482 | Шайба | 3 |
| 143 | 4301482 | Шайба | 2 |
| 144 | 4341446 | Резиновая втулка | 1 |
| 145 | 4444625 | Резиновая втулка | 1 |
| 146 | 4345843 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
