Стрела трубопроводы (гидромолот и гидроножницы)<моноблочный стрела><US> — HITACHI EX135US-5

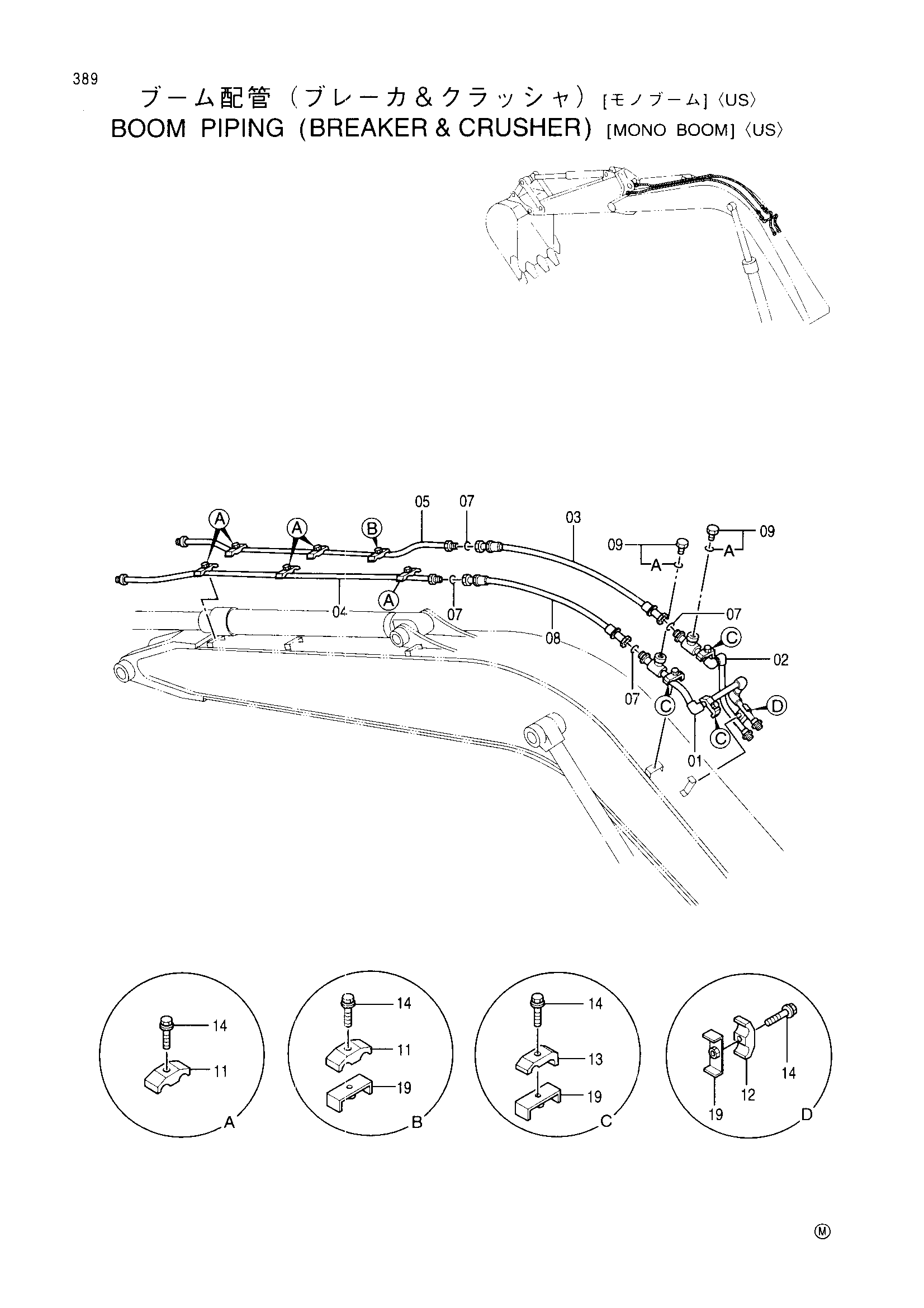

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)<моноблочный стрела><US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8068813 | Трубка | 1 |
| 02 | 9748187 | Трубка | 1 |
| 03 | 4250060 | Шланг | 1 |
| 04 | 9747908 | Трубка | 1 |
| 05 | 9747907 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4250079 | Шланг | 1 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 6 |
| 12 | 4189859 | Хомут трубки | 1 |
| 13 | 4190126 | Хомут трубки | 3 |
| 14 | J011260 | Болт с шайбой | 10 |
| 19 | 9738322 | Седло винта | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
