Основной трубопроводы (1)<моноблочный стрела><US> — HITACHI EX135US-5

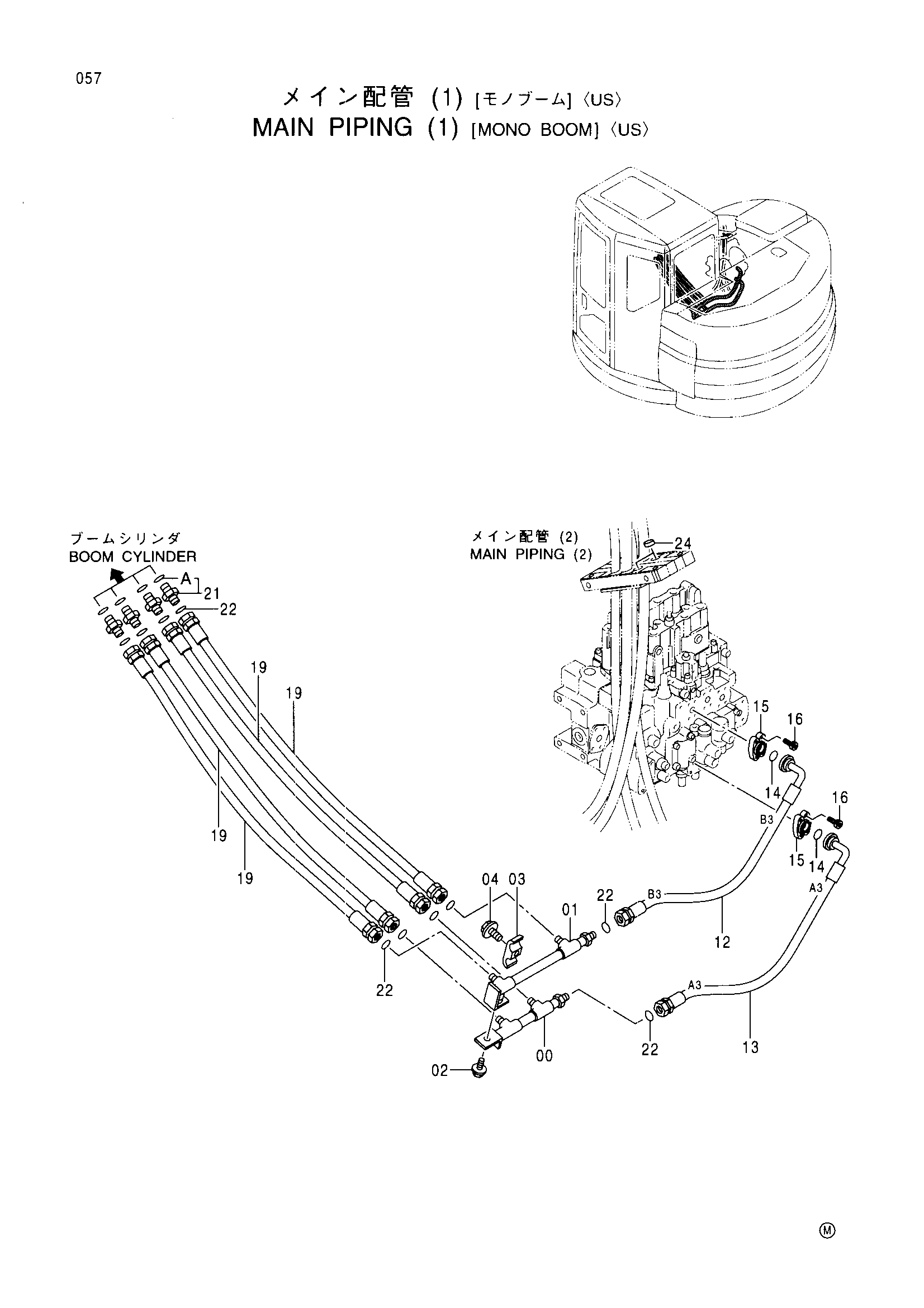

Заводская схема «Основной трубопроводы (1)<моноблочный стрела><US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075005 | Трубка | 1 |
| 01 | 8075004 | Трубка | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 03 | 4189858 | Хомут трубки | 1 |
| 04 | J011250 | Болт с шайбой | 1 |
| 12 | 4439381 | Шланг (B3) | 1 |
| 13 | 4421329 | Шланг (A3) | 1 |
| 14 | 4510167 | Уплотнительное кольцо | 2 |
| 15 | 4510173 | Разъёмный фланец | 4 |
| 16 | J780825 | Болт с внутренним шестигранником | 8 |
| 19 | 4433224 | Шланг | 4 |
| 21 | 4189602 | Адаптер | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 10 |
| 24 | 4437313 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
