Топливные трубопроводы — HITACHI EX135US-5

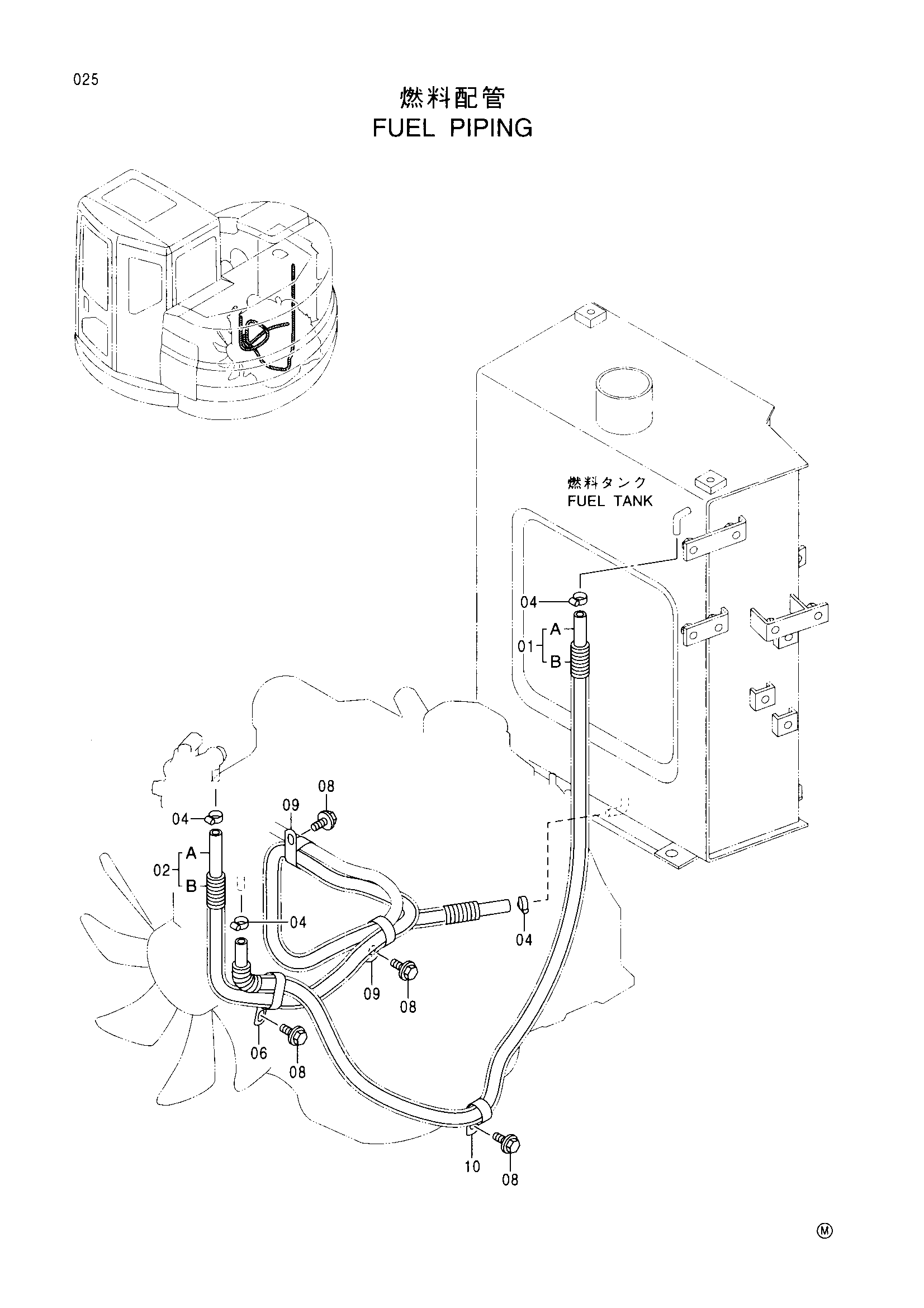

Заводская схема «Топливные трубопроводы» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9188530	Топливный шланг	1
01A	4416816	Топливный шланг	1
01B	4404153	Трубка	1
02	9188357	Топливный шланг	1
02A	4433679	Топливный шланг	1
02B	4260248	Трубка	1
04	4514700	Зажим шланг	4
06	4192034	Зажим	1
08	J011020	Болт с шайбой	4
09	4193848	Зажим	2
10	4190263	Зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
