Пилотный трубопроводы (10)<смещаемый стрела><UR> — HITACHI EX135US-5

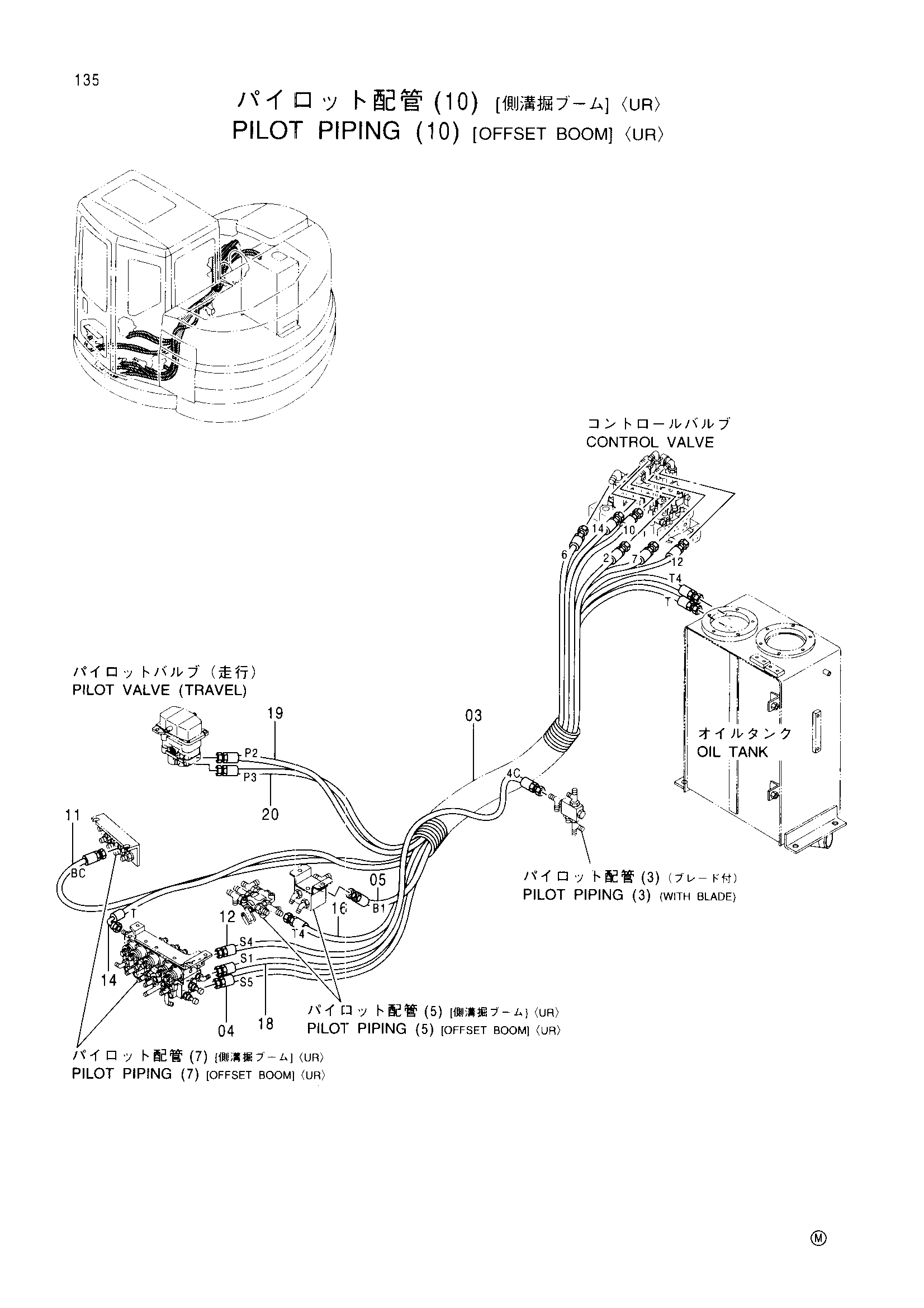

Заводская схема «Пилотный трубопроводы (10)<смещаемый стрела><UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4421584	Шланг	1
04	4438333	Шланг (S5, 2)	1
05	4438335	Шланг (B1, 6)	1
11	4377238	Шланг (7, BC)	1
12	4421570	Шланг (S4, 4C)	1
14	4421575	Шланг (T)	1
16	4421573	Шланг (T4)	1
18	4435733	Шланг (S1, 14)	1
19	4435732	Шланг (P2, 12)	1
20	4435731	Шланг (P3, 10)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
