Многофункциональный рычаг трубопроводы (1) — HITACHI EX135US-5

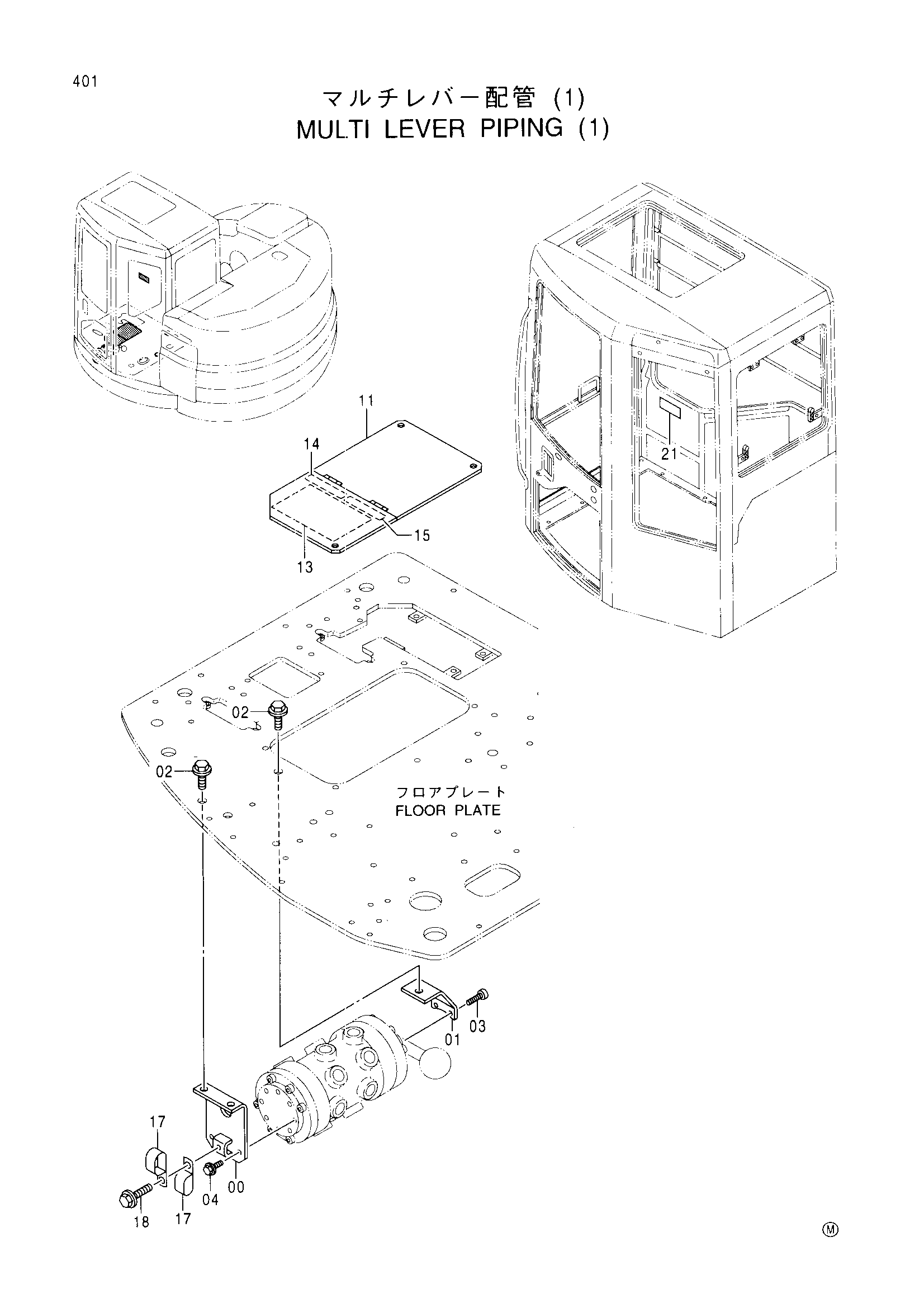

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076884 | Кронштейн | 1 |
| 01 | 9753016 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 3 |
| 03 | M340840 | Болт с внутренним шестигранником | 2 |
| 04 | J020820 | Болт с шайбой | 2 |
| 11 | 8062484 | Крышка | 1 |
| 13 | 3059267 | Информационная табличка | 1 |
| 14 | 4288347 | Информационная табличка | 1 |
| 15 | 4289810 | Информационная табличка | 1 |
| 17 | 4190282 | Зажим | 2 |
| 18 | J021025 | Болт с шайбой | 1 |
| 21 | 4288249 | Пластина | 1 |
| 21 | 4288250 | Пластина | 1 |
| 21 | 4288251 | Пластина | 1 |
| 21 | 4288252 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
