Машина отопитель (1) — HITACHI EX135US-5

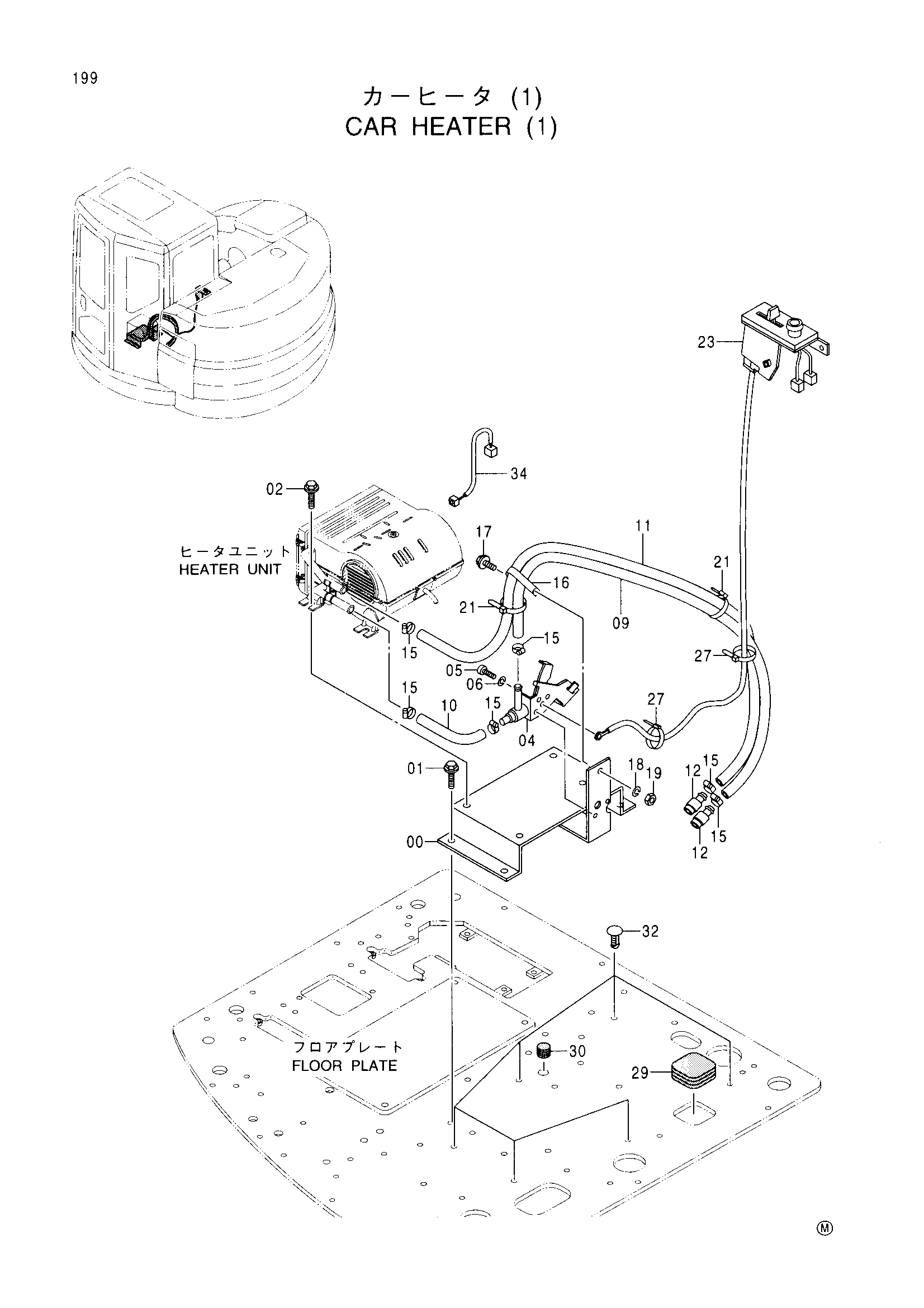

Заводская схема «Машина отопитель (1)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059872 | Опора | 1 |
| 01 | J011030 | Болт с шайбой | 4 |
| 02 | J021030 | Болт с шайбой | 4 |
| 04 | 4195823 | Кран | 1 |
| 05 | M430410 | Винт | 2 |
| 06 | A590904 | Пружинная шайба | 2 |
| 09 | 4333785 | Резиновый шланг | 1 |
| 10 | 4333786 | Резиновый шланг | 1 |
| 11 | 4333787 | Резиновый шланг | 1 |
| 12 | 4301728 | Соединение трубка | 2 |
| 15 | 4514699 | Хомут шланга | 6 |
| 16 | 4190266 | Зажим | 1 |
| 17 | J021025 | Болт с шайбой | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 23 | 4340871 | Контроллер | 1 |
| 27 | 4055311 | Ленточный зажим | 2 |
| 29 | 4205080 | Резиновая втулка | 1 |
| 30 | 4205084 | Резиновая втулка | 1 |
| 32 | 4280359 | Зажим | 6 |
| 34 | 4338090 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
