Электромагнитный клапан — HITACHI EX135US-5

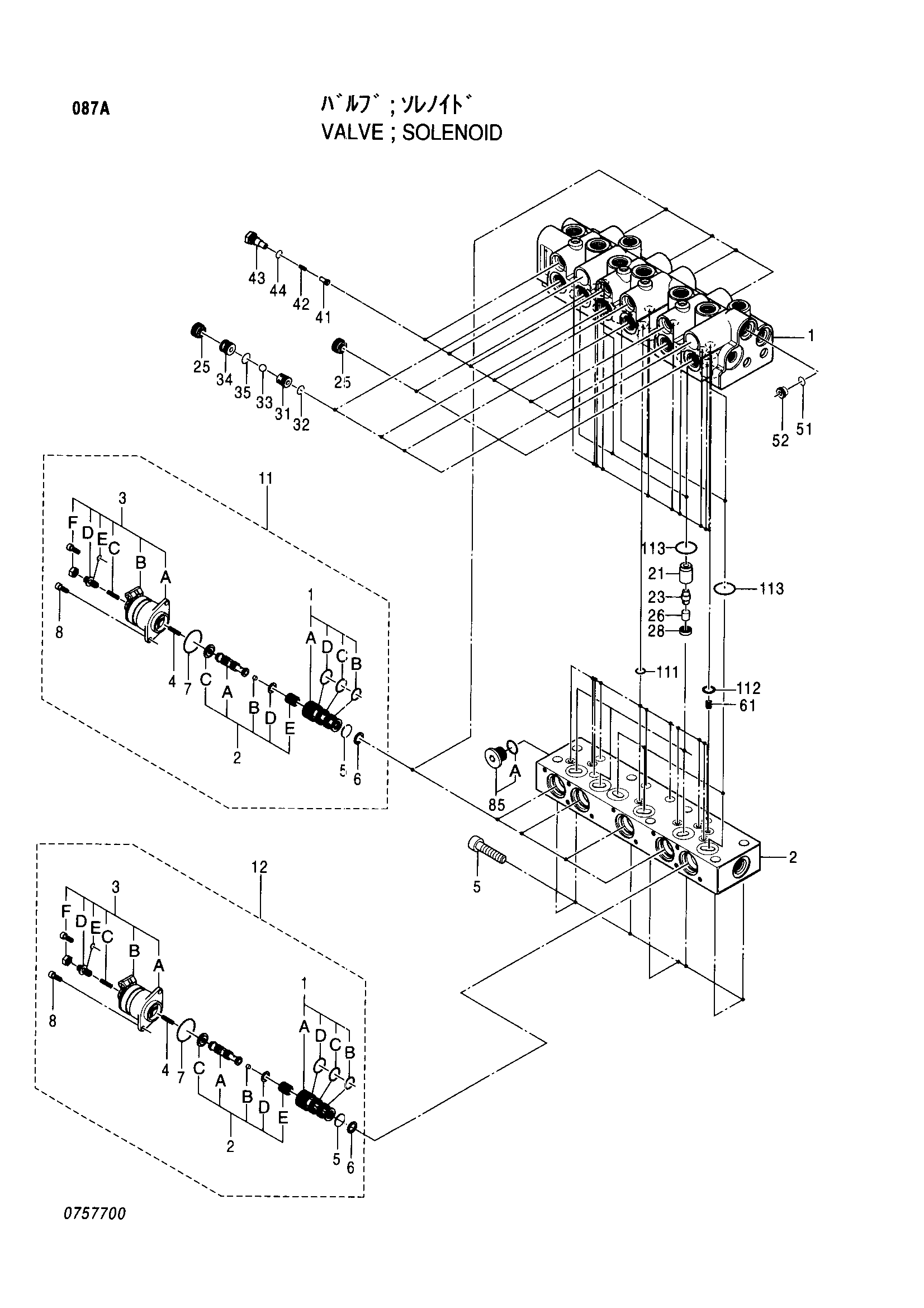

Заводская схема «Электромагнитный клапан» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4409987	Электромагнитный клапан	1
5	0765901	Болт с внутренним шестигранником	7
11	0670801	Клапан	8
11-1B	0408409	Уплотнительное кольцо	1
11-1C	0408410	Уплотнительное кольцо	1
11-1D	0408411	Уплотнительное кольцо	1
11-3E	0670704	Уплотнительное кольцо	1
11-7	0670802	Уплотнительное кольцо	1
11-8	0387804	Болт с внутренним шестигранником	2
12	0688601	Клапан	1
12-1B	0408409	Уплотнительное кольцо	1
12-1C	0408410	Уплотнительное кольцо	1
12-1D	0408411	Уплотнительное кольцо	1
12-3E	0670704	Уплотнительное кольцо	1
12-7	0670802	Уплотнительное кольцо	1
12-8	0387804	Болт с внутренним шестигранником	2
21	0757701	Сиденье	3
23	0670708	Пружина	3
25	0746001	Пробка	13
26	0684201	Клапан	3
28	0757702	Седло пружины	3
31	0670712	Сиденье	4
32	939356	Уплотнительное кольцо	4
33	0670713	Шарик	4
34	0670714	Корпус	4
35	0670715	Уплотнительное кольцо	4
41	0670717	Клапан	6
42	0670718	Пружина	6
43	0670719	Пробка	6
44	4506408	Уплотнительное кольцо	6
51	0670720	Дроссель	1
52	0670721	Пробка	1
61	0670722	Дроссель	1
85	0709703	Пробка	1
85A	957366	Уплотнительное кольцо	1
111	939356	Уплотнительное кольцо	11
112	964255	Уплотнительное кольцо	1
113	955655	Уплотнительное кольцо	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
