Пилотный трубопроводы (гидромолот и гидроножницы)<моноблочный стрела><US> — HITACHI EX135US-5

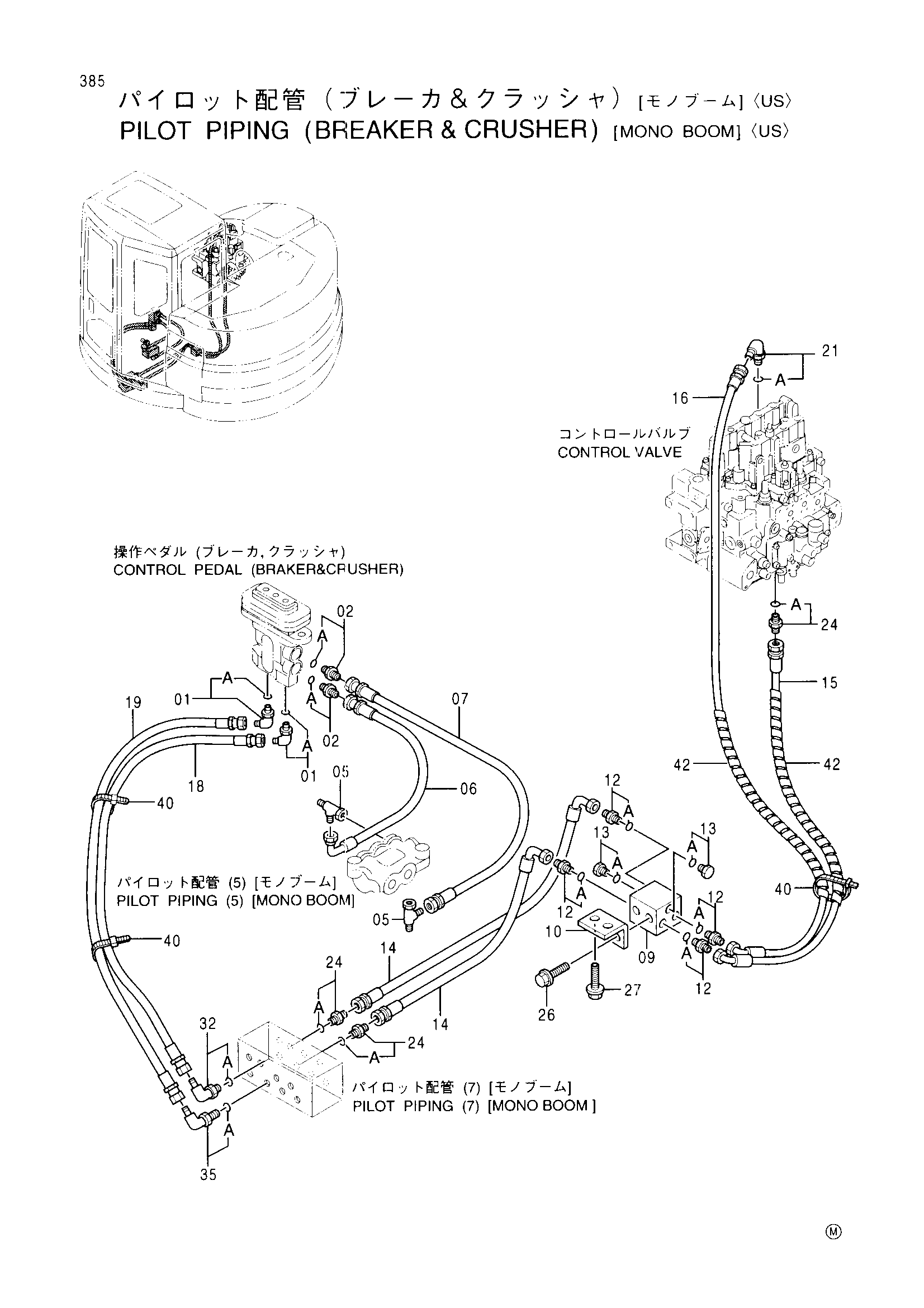

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)<моноблочный стрела><US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4377473 | Шланг (OP) | 1 |
| 07 | 4377466 | Шланг (OT) | 1 |
| 09 | 4330230 | Челночный клапан | 1 |
| 10 | 4410873 | Кронштейн | 1 |
| 12 | 4200466 | Адаптер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4093624 | Пробка | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4438674 | Шланг | 2 |
| 15 | 4438673 | Шланг | 1 |
| 16 | 4351911 | Шланг | 1 |
| 18 | 4379170 | Шланг (OL) | 1 |
| 19 | 4379171 | Шланг (OR) | 1 |
| 21 | 4208913 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 3 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | J010816 | Болт с шайбой | 2 |
| 27 | J011020 | Болт с шайбой | 2 |
| 32 | 4154671 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4277650 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4055312 | Ленточный зажим | 5 |
| 42 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
