Гидроцилиндр ковша <смещаемый стрела> — HITACHI EX135US-5

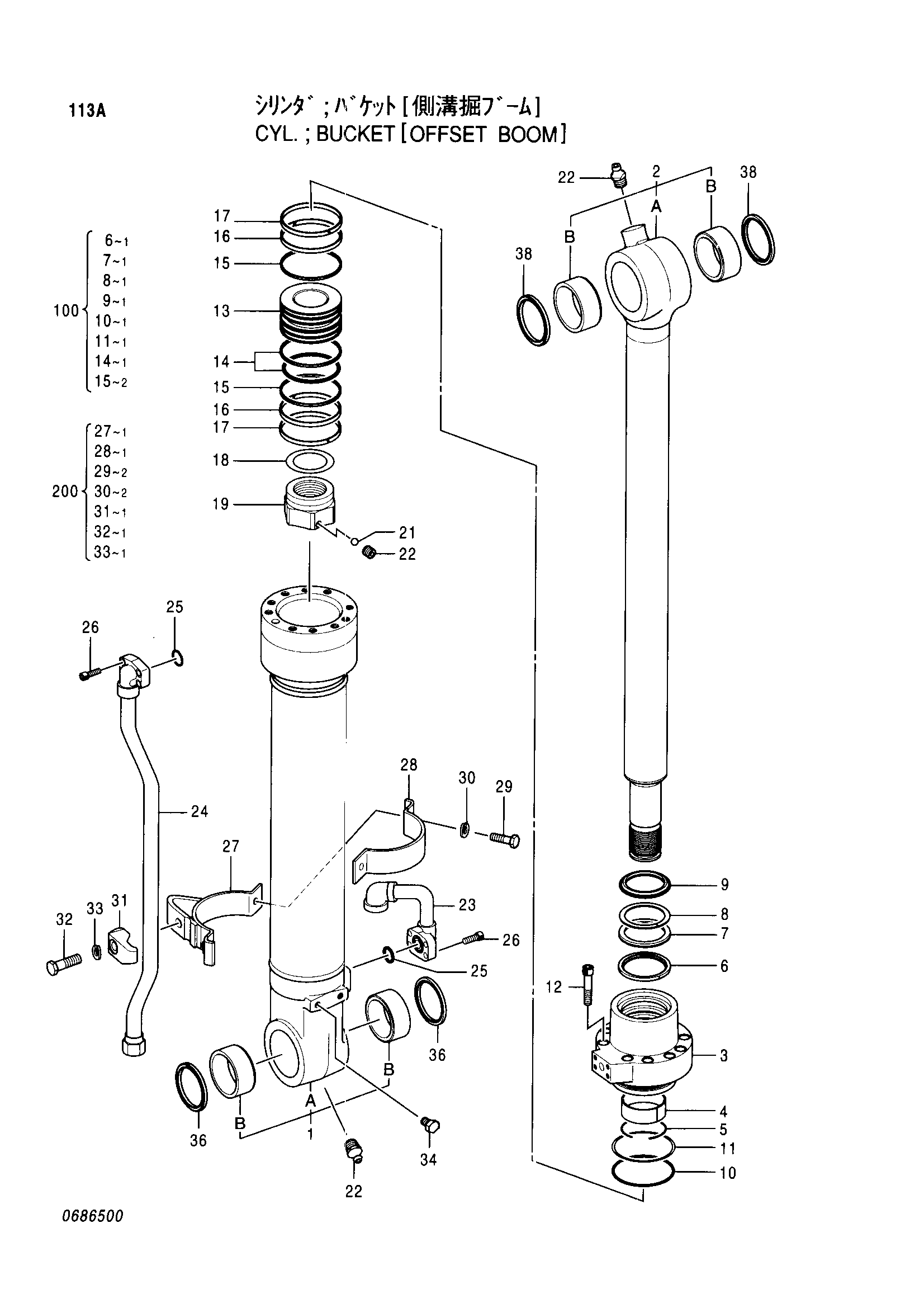

Заводская схема «Гидроцилиндр ковша <смещаемый стрела>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4360096	Гидроцилиндр ковша	1
1	0667101	Труба гидроцилиндра в сборе	1
1B	4365897	Втулка пальца	2
2	0667103	Шток поршня в сборе	1
2B	4365448	Втулка пальца	2
3	0667105	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0409104	Кольцо	1
7	0225611	U-образная манжета	1
8	0225612	Опорное кольцо	1
9	0667106	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	0667107	Болт с внутренним шестигранником	10
13	0409106	Поршень	1
14	0310608	Кольцо уплотнение в сборе	1
15	0409107	Опорное кольцо	2
16	0667108	Направляющее кольцо	2
17	0310610	Направляющее кольцо	2
18	0326007	Регулировочная шайба	1
19	0667109	Гайка	1
20	0310612	Установочный винт	1
21	0111818	Стальной шарик	1
22	J75481	Пресс-маслёнка	2
23	0686501	Трубка	1
24	0686502	Трубка	1
25	4509181	Уплотнительное кольцо	2
26	M340825	Болт с внутренним шестигранником	8
27	0667111	Лента	1
28	0409116	Лента	1
29	0408815	Болт	2
30	0325913	Шайба	2
31	0310616	Держатель	1
32	0309022	Болт	1
33	0208516	Пружинная шайба	1
34	0409110	Болт	2
36	4094086	Грязесъёмное кольцо	2
38	4065687	Грязесъёмное кольцо	2
100	4364914	Комплект уплотнений	1
200	0667112	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
