Кабина (5) — HITACHI EX135US-5

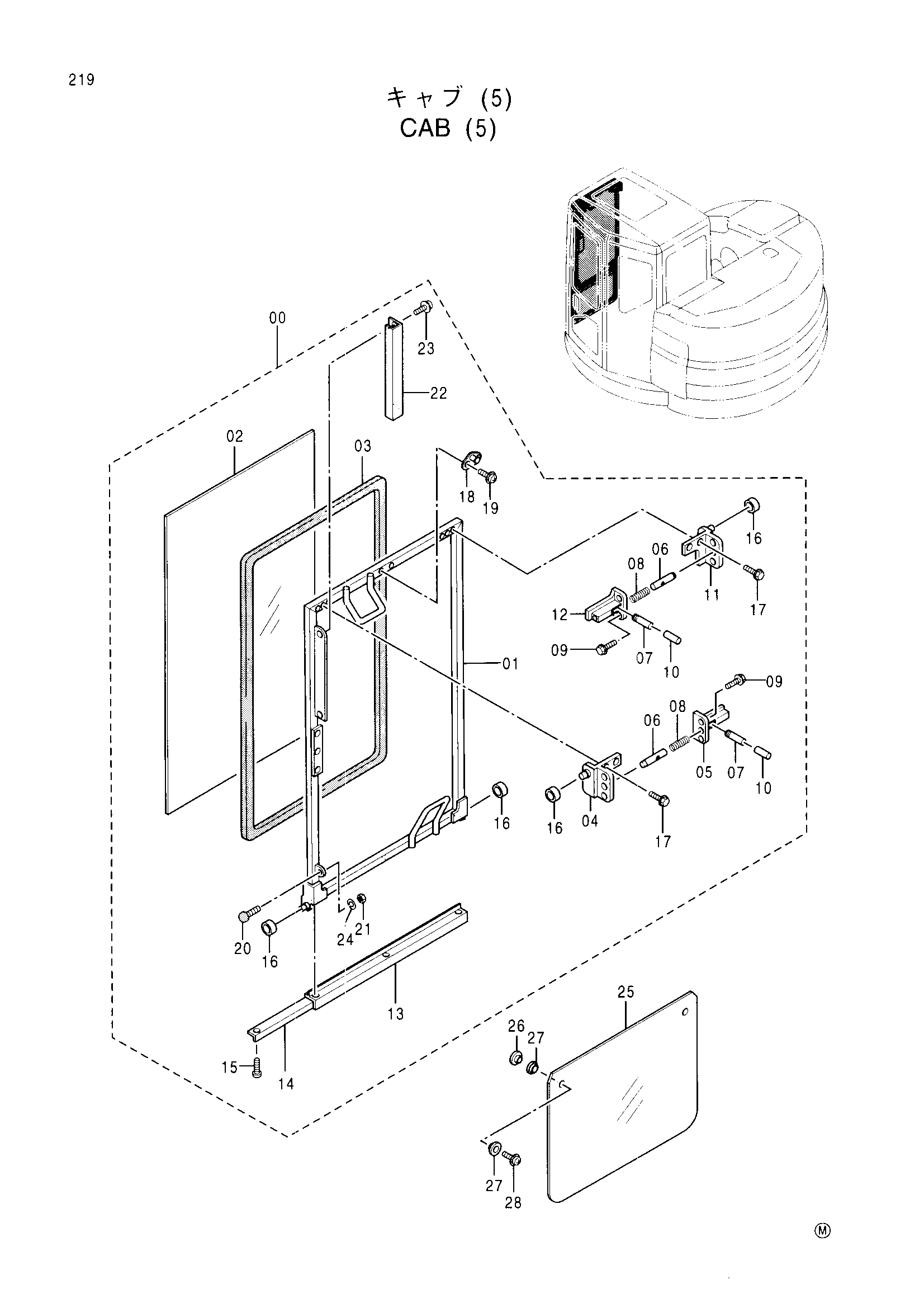

Заводская схема «Кабина (5)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444667 | Окно | 1 |
| 01 | 4444668 | Рама | 1 |
| 02 | 4437677 | Стекло | 1 |
| 03 | 4437684 | Резиновая прокладка | 1 |
| 04 | 4347508 | Кронштейн в сборе | 1 |
| 05 | 4347510 | Каселаткх | 1 |
| 06 | 4347512 | Вал | 2 |
| 07 | 4347513 | Рычаг | 2 |
| 08 | 4348413 | Пружина | 2 |
| 09 | 4444669 | Болт с шайбой | 4 |
| 10 | 4295876 | Крышка | 2 |
| 11 | 4444670 | Кронштейн | 1 |
| 12 | 4347511 | Каселаткх | 1 |
| 13 | 4444672 | Резиновое уплотнение | 1 |
| 14 | 4444673 | Пластина | 1 |
| 15 | 4347516 | Самонарезающий винт | 3 |
| 16 | 4347517 | Ролик | 4 |
| 17 | 4444669 | Болт с шайбой | 4 |
| 18 | 4347518 | Ответная планка | 1 |
| 19 | 4341415 | Винт с шайбой | 2 |
| 20 | 4347519 | Ограничитель | 1 |
| 21 | M500807 | Гайка | 1 |
| 22 | 4347520 | Крышка жгут проводов | 1 |
| 23 | 4444675 | Винт с шайбой | 2 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | 4437678 | Стекло | 1 |
| 26 | 4347580 | Гайка | 2 |
| 27 | 4347473 | Манжета | 4 |
| 28 | 4381589 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
