Отопитель трубопроводы — HITACHI EX135US-5

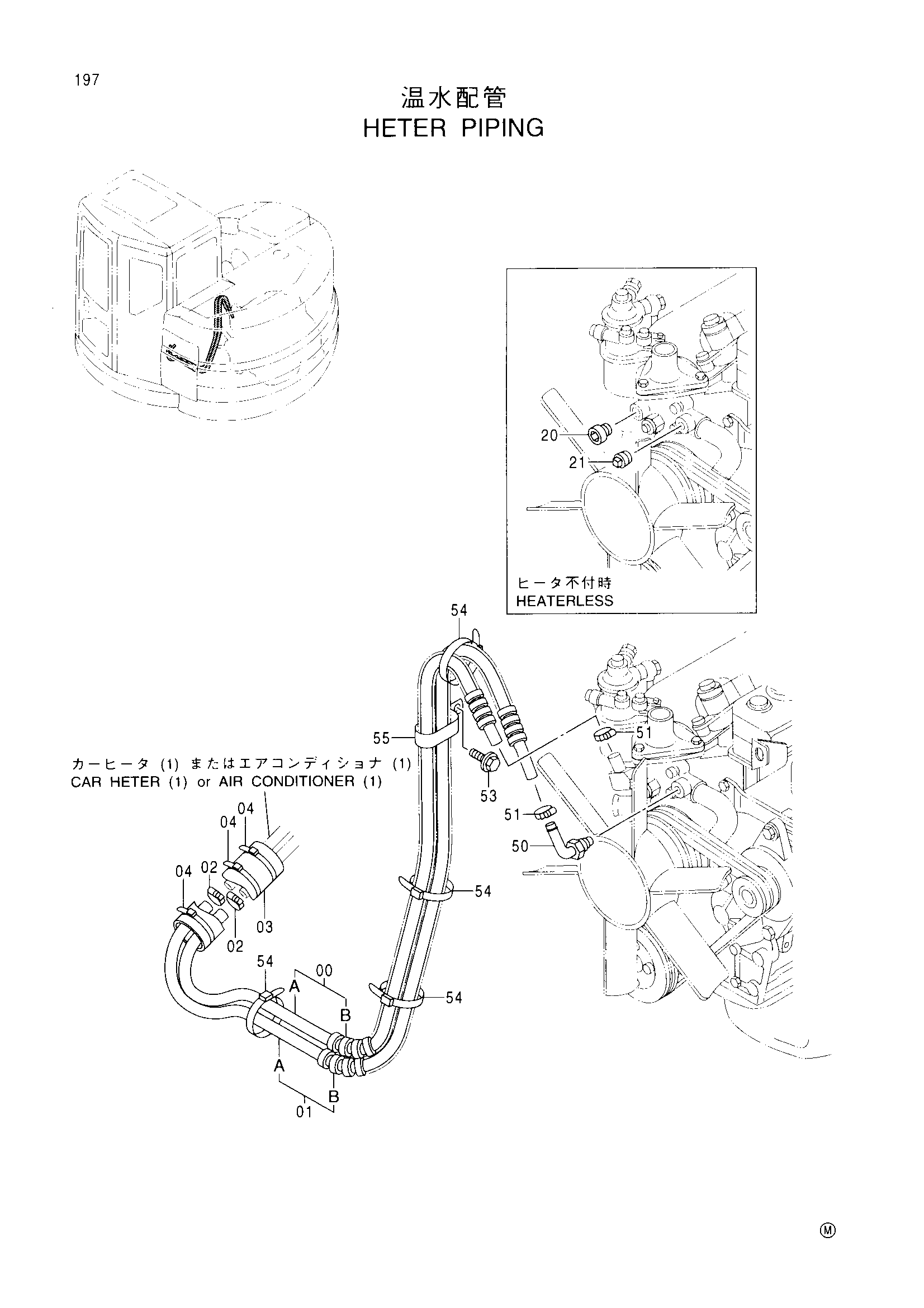

Заводская схема «Отопитель трубопроводы» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185911 замена: 9194297 | Водяной шланг в сборе | 1 |
| 00 | 9194297 | Водяной шланг в сборе | 1 |
| 00A | 4377653 замена: 4444094 | Водяной шланг | 1 |
| 00A | 4444094 | Водяной шланг | 1 |
| 00B | 4428586 | Трубка | 1 |
| 01 | 9185912 замена: 9194298 | Водяной шланг в сборе | 1 |
| 01 | 9194298 | Водяной шланг в сборе | 1 |
| 01A | 4377654 замена: 4379036 | Водяной шланг | 1 |
| 01A | 4379036 | Водяной шланг | 1 |
| 01B | 4428586 | Трубка | 1 |
| 02 | 4514699 | Хомут шланга | 2 |
| 03 | 4219918 | Резиновая втулка | 1 |
| 04 | 4055312 | Ленточный зажим | 3 |
| 20 | 4213026 | Пробка | 1 |
| 21 | 94-2025 | Пробка | 1 |
| 50 | 9745899 | Соединение трубка | 1 |
| 51 | 4514699 | Хомут шланга | 2 |
| 53 | J011025 | Болт с шайбой | 1 |
| 54 | 4055312 | Ленточный зажим | 4 |
| 55 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
