Датчик угла — HITACHI EX135US-5

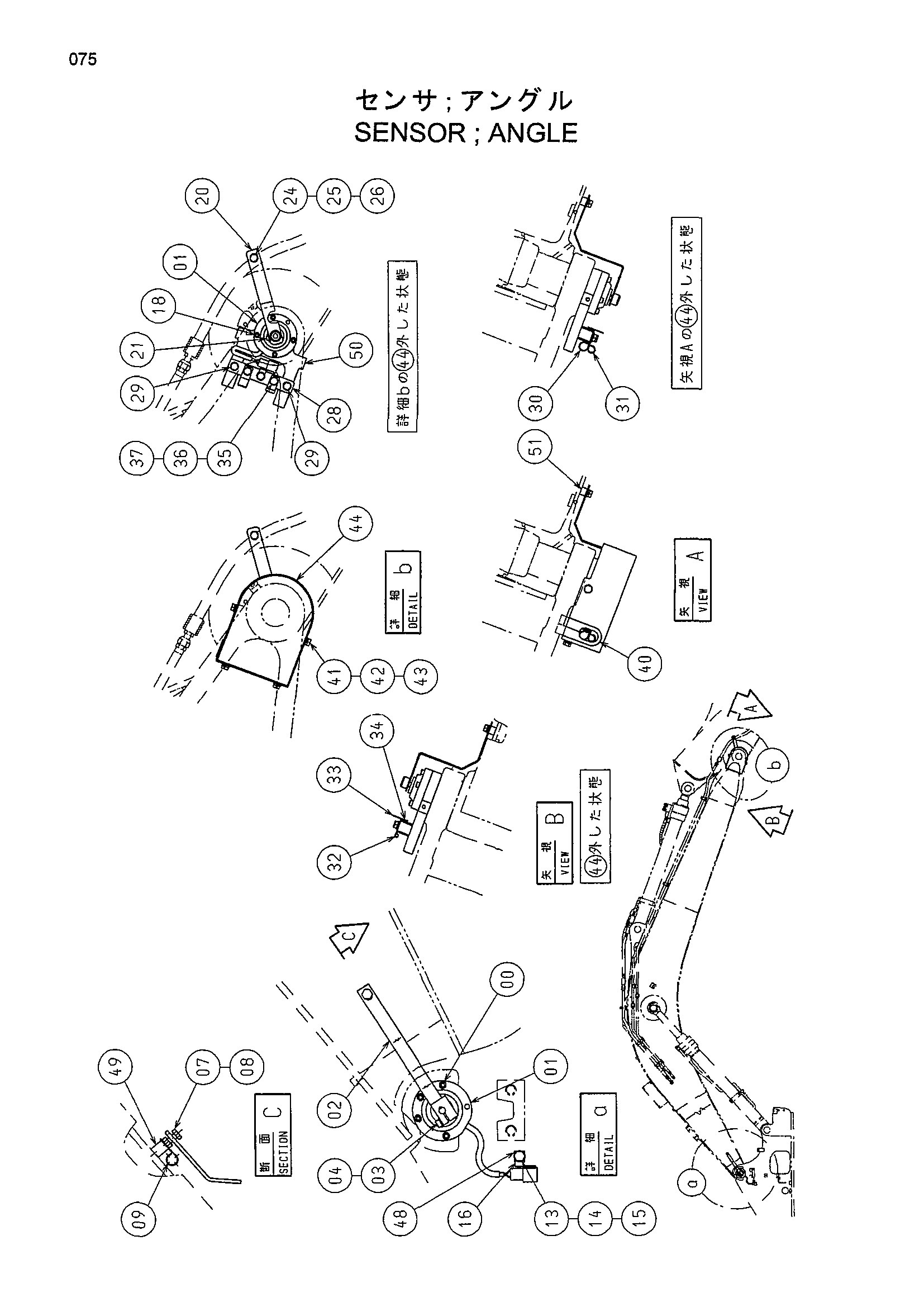

Заводская схема «Датчик угла» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J780835 | Болт с внутренним шестигранником | 4 |
| 01 | 4406649 | Датчик угла | 2 |
| 02 | 8076037 | Тяга | 1 |
| 03 | J780830 | Болт с внутренним шестигранником | 1 |
| 04 | A590908 | Пружинная шайба | 1 |
| 07 | J901045 | Болт | 1 |
| 08 | J950010 | Гайка | 1 |
| 09 | 4190273 | Зажим | 1 |
| 13 | J901016 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 16 | 4381930 | Кронштейн | 1 |
| 18 | J780835 | Болт с внутренним шестигранником | 4 |
| 20 | 8083093 | Рычаг | 1 |
| 21 | J780612 | Болт с внутренним шестигранником | 1 |
| 24 | J901020 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 28 | 4361052 | Кронштейн | 1 |
| 29 | J021055 | Болт с шайбой | 2 |
| 30 | 4190274 | Зажим | 1 |
| 31 | 4190253 | Зажим | 1 |
| 32 | 4190276 | Зажим | 1 |
| 33 | 4355515 | Кронштейн | 1 |
| 34 | 4257159 | Кронштейн | 1 |
| 35 | J901020 | Болт | 3 |
| 36 | A590910 | Пружинная шайба | 3 |
| 37 | A590110 | Плоская шайба | 3 |
| 40 | 4353561 | Резиновая втулка | 1 |
| 41 | J901020 | Болт | 4 |
| 42 | A590910 | Пружинная шайба | 4 |
| 43 | A590110 | Плоская шайба | 4 |
| 44 | 8081612 | Крышка | 1 |
| 48 | 4330449 | Седло винта | 1 |
| 49 | 4353447 | Седло винта | 1 |
| 50 | 3089815 | Кронштейн | 1 |
| 51 | 4436467 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
