Пилотный трубопроводы (4) — HITACHI EX135US-5

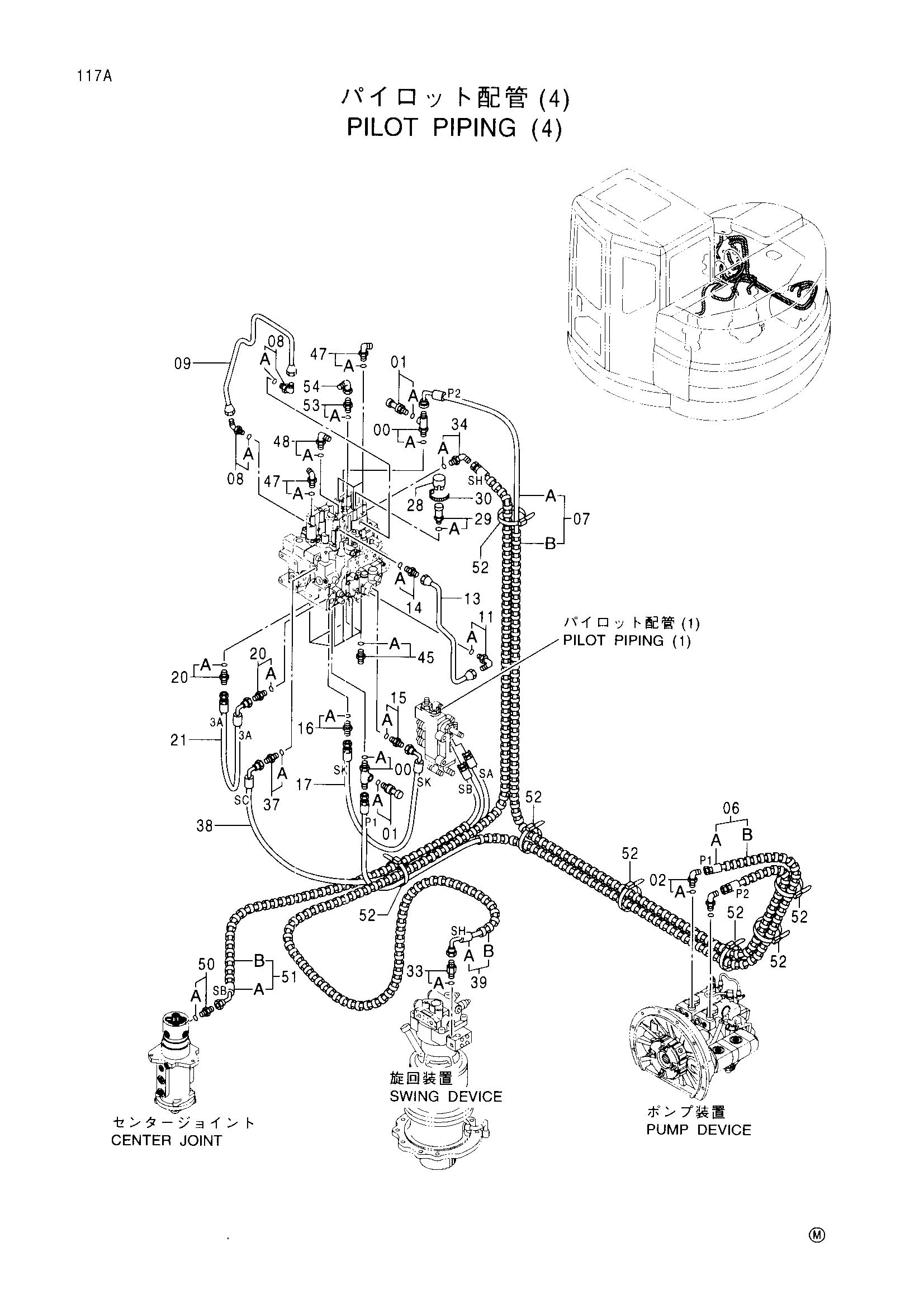

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4364784 | Тройник | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4332040 | Датчик давления | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154670 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 9188338 | Шланг в сборе | 1 |
| 06A | 4426323 | Шланг (P1) | 1 |
| 06B | 4327293 | Защитный кожух | 2 |
| 07 | 9188339 | Шланг в сборе | 1 |
| 07A | 4426324 | Шланг (P2) | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 4293950 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 3077647 | Трубка | 1 |
| 11 | 4293950 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4421431 | Трубка | 1 |
| 14 | 4255304 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200468 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4366273 | Шланг (SK) | 1 |
| 20 | 4200468 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4379165 | Шланг (3A) | 1 |
| 28 | 4207239 | Колпачок | 2 |
| 29 | 4353686 | Выключатель | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4055312 | Ленточный зажим | 2 |
| 33 | 4209776 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4200467 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4421452 | Шланг (SA, SC) | 1 |
| 39 | 9189581 | Шланг в сборе | 1 |
| 39A | 4376325 | Шланг (SH) | 1 |
| 39B | 4327293 | Защитный кожух | 3 |
| 45 | 4200466 | Адаптер | 6 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4208913 | Угловой штуцер | 4 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4278442 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4200467 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 9188447 | Шланг в сборе | 1 |
| 51A | 4426326 | Шланг (SB) | 1 |
| 51B | 4327293 | Защитный кожух | 1 |
| 52 | 4055312 | Ленточный зажим | 7 |
| 53 | 4202442 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 423996 | Унион S | 1 |
| 54 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
