Радиатор — HITACHI EX135US-5

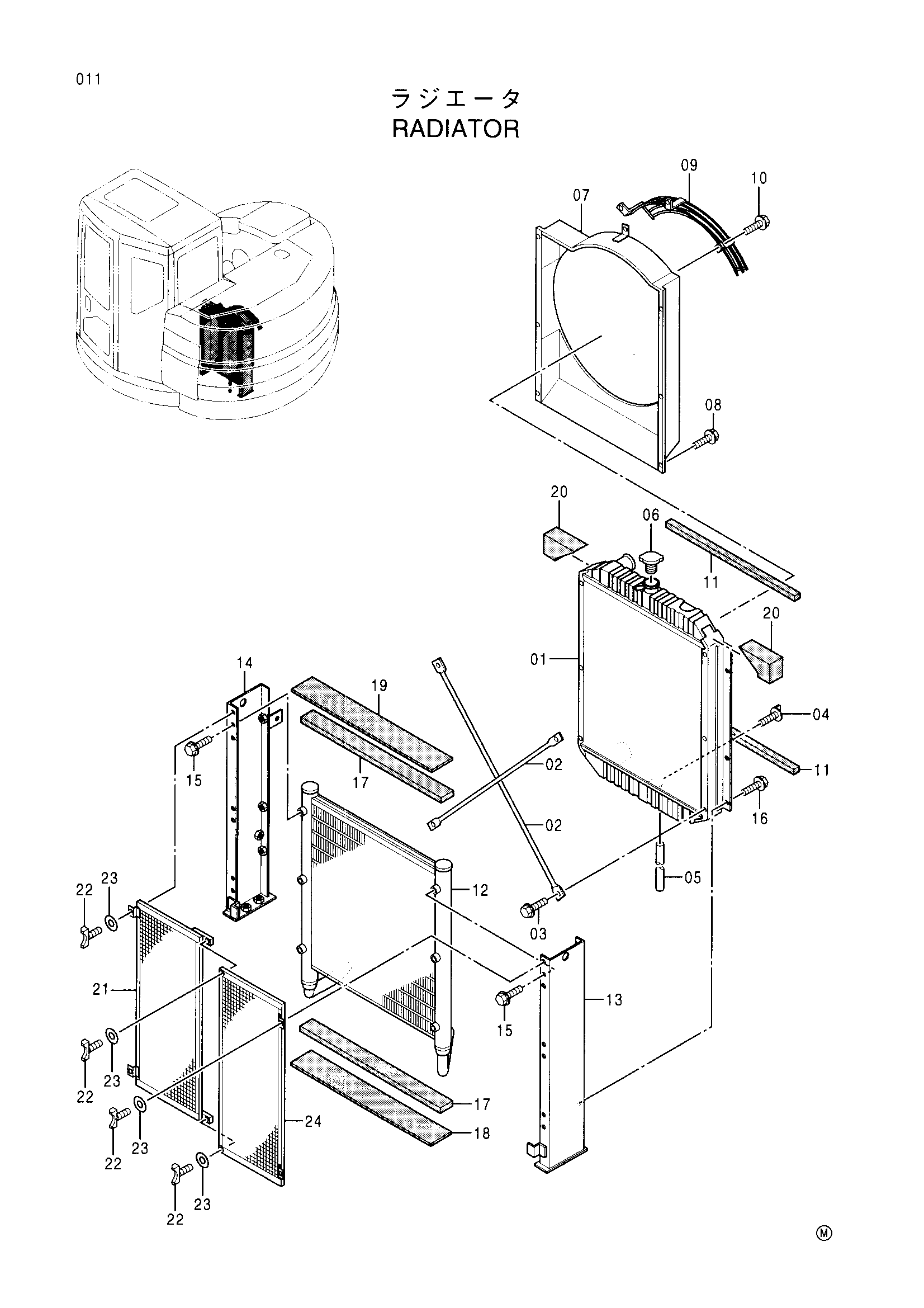

Заводская схема «Радиатор» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4427361 | Радиатор | 1 | |
| 01 | 4437336 | Коре радиатор | 1 |
| 02 | 4206676 | Шток | 2 |
| 03 | 4371242 | Болт | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4285641 | Шланг | 1 |
| 06 | 4438117 | Колпачок | 1 |
| 07 | 4437337 | Направляющая | 1 |
| 08 | 4371243 | Болт | 6 |
| 09 | 4437338 | Защита вентилятор | 1 |
| 10 | 4371258 | Болт | 3 |
| 11 | 4285636 | Манжета | 2 |
| 12 | 4437339 | Масляный радиатор | 1 |
| 13 | 4437340 | Кронштейн | 1 |
| 14 | 4437341 | Кронштейн | 1 |
| 15 | 4371258 | Болт | 6 |
| 16 | 4371258 | Болт | 6 |
| 17 | 4381630 | Манжета | 2 |
| 18 | 4285635 | Манжета | 1 |
| 19 | 4285633 | Манжета | 1 |
| 20 | 4285634 | Манжета | 2 |
| 21 | 4437342 | Сетка | 1 |
| 22 | 4206930 | Болт винг | 4 |
| 23 | 4206931 | Шайба | 4 |
| 24 | 4438109 | Сетка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
