Монитор детали (1/2) — HITACHI EX135US-5

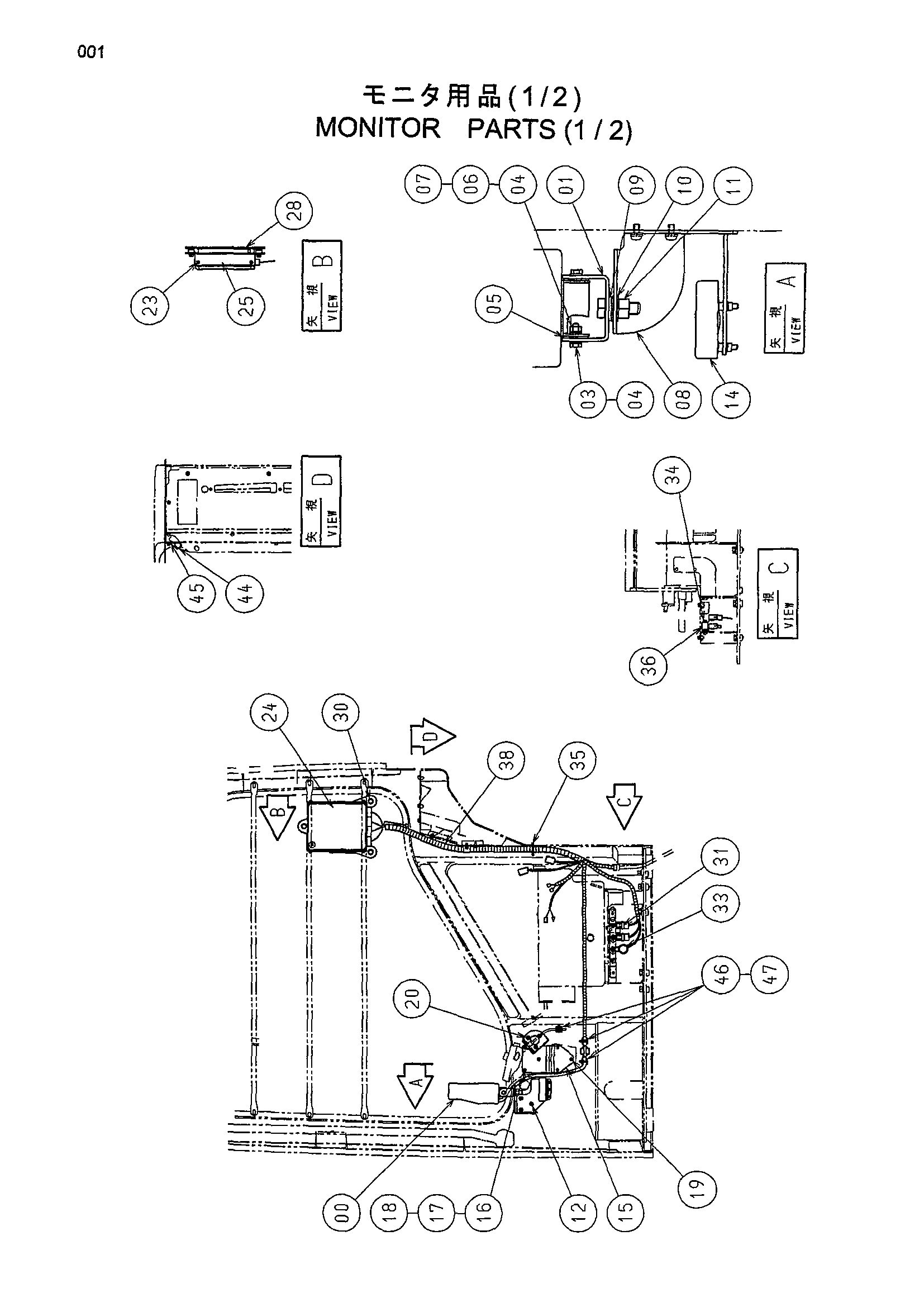

Заводская схема «Монитор детали (1/2)» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443002 | Монитор | 1 |
| 01 | 9755528 | Кронштейн | 1 |
| 03 | J900620 | Болт | 2 |
| 04 | J250006 | Плоская шайба | 4 |
| 05 | 4279721 | Пластина фрикционный | 2 |
| 06 | 4340354 | Пружина диск | 4 |
| 07 | 4045245 | U-образная гайка | 2 |
| 08 | 8081632 | Кронштейн | 1 |
| 09 | A590112 | Плоская шайба | 1 |
| 10 | 4172172 | Тарельчатая пружина | 2 |
| 11 | M660012 | U-образная гайка | 1 |
| 12 | J680625 | Винт с шайбой | 3 |
| 14 | 4091871 | Уровень | 1 |
| 15 | 9755527 | Кронштейн | 1 |
| 16 | J850412 | Винт | 3 |
| 17 | J251004 | Пружинная шайба | 3 |
| 18 | J250004 | Плоская шайба | 3 |
| 19 | M470413 | Седло винта | 3 |
| 20 | J460612 | Винт с шайбой | 3 |
| 23 | J460510 | Винт с шайбой | 4 |
| 24 | 4437984 | Контроллер | 1 |
| 25 | 8081753 | Кронштейн | 1 |
| 28 | 9755586 | Кронштейн | 1 |
| 30 | J020825 | Болт с шайбой | 3 |
| 31 | 4414207 | Реле | 2 |
| 33 | 4297188 | Зуммер | 1 |
| 34 | J460614 | Винт с шайбой | 3 |
| 35 | 4371049 | Ленточный зажим | 8 |
| 36 | 9755529 | Кронштейн | 1 |
| 38 | 2045677 | Жгут проводов провод(кабина) | 1 |
| 44 | 4190273 | Зажим | 1 |
| 45 | A590108 | Плоская шайба | 1 |
| 46 | 4289708 | Зажим | 3 |
| 47 | 4289709 | Опора | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
