Воздушный фильтр — HITACHI EX135US-5

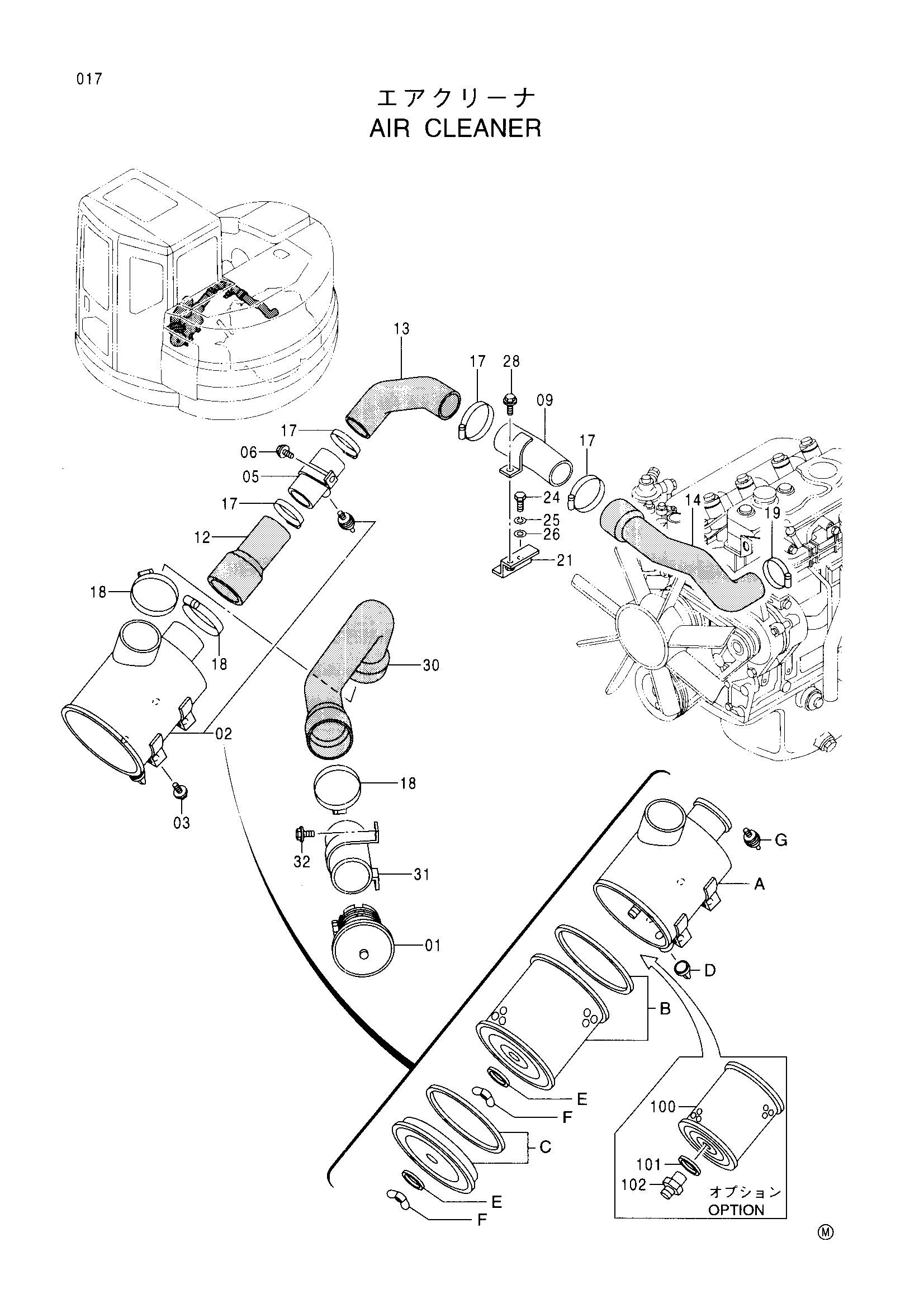

Заводская схема «Воздушный фильтр» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4334755 | Экран | 1 |
| 02 | 4432913 | Фильтр воздушный | 1 |
| 02A | 4439152 | Корпус | 1 |
| 02B | 4379815 | Фильтрующий элемент | 1 |
| 02C | 4414713 | Крышка | 1 |
| 02D | 4206552 | Клапан | 1 |
| 02E | 4285622 | Манжета | 2 |
| 02F | 4285621 | Гайка винг | 2 |
| 02G | 4334759 | Индикатор | 1 |
| 03 | J011020 | Болт с шайбой | 4 |
| 05 | 9752566 | Трубка впускной | 1 |
| 06 | J021025 | Болт с шайбой | 1 |
| 09 | 9753820 | Трубка впускной | 1 |
| 12 | 4418927 | Воздушный шланг | 1 |
| 13 | 3085744 | Воздушный шланг | 1 |
| 14 | 3074745 | Воздушный шланг | 1 |
| 17 | 4507512 | Хомут шланга | 4 |
| 18 | 4507397 | Хомут шланга | 3 |
| 19 | 4504491 | Хомут шланга | 1 |
| 21 | 9752570 | Кронштейн | 1 |
| 24 | M111020 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | A590110 | Плоская шайба | 2 |
| 28 | J021025 | Болт с шайбой | 1 |
| 30 | 3088544 | Воздушный шланг | 1 |
| 31 | 8079208 | Трубка впускной | 1 |
| 32 | J021030 | Болт с шайбой | 2 |
| 100 | 4209588 | Элемент | 1 |
| 101 | 4178404 | Манжета | 1 |
| 102 | 4178406 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
