Пилотный трубопроводы (11)<смещаемый стрела><UR> — HITACHI EX135US-5

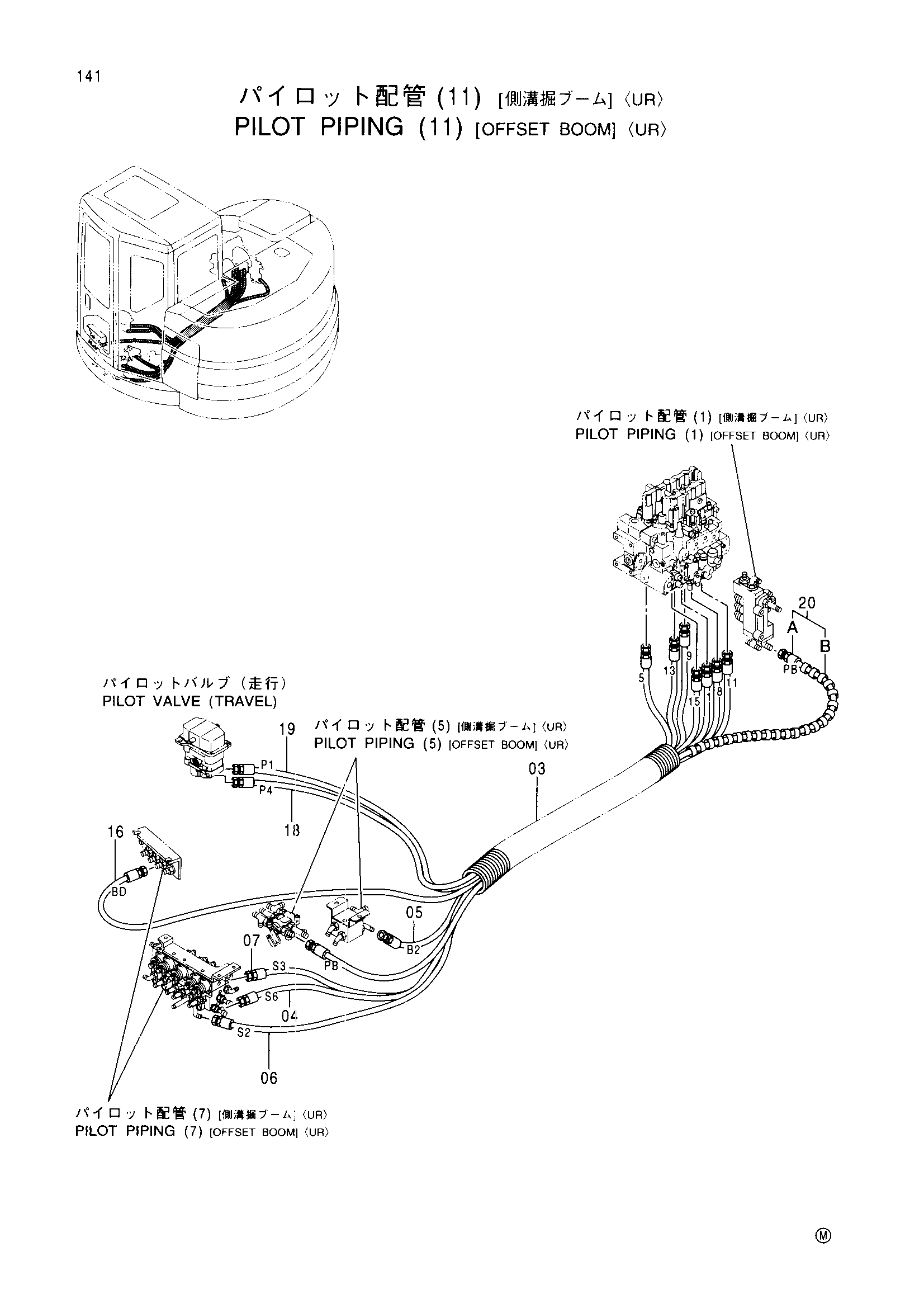

Заводская схема «Пилотный трубопроводы (11)<смещаемый стрела><UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4421584	Шланг	1
04	4438337	Шланг (S6, 1)	1
05	4438338	Шланг (B2, 5)	1
06	4421716	Шланг (S2, 13)	1
07	4421718	Шланг (S3, 15)	1
16	4377239	Шланг (8, BD)	1
18	4435730	Шланг (P4, 9)	1
19	4435729	Шланг (P1, 11)	1
20	9189774	Шланг в сборе	1
20A	4435725	Шланг (PB)	1
20B	4327293	Защитный кожух	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
