Пилотный трубопроводы (7)<моноблочный стрела><US> — HITACHI EX135US-5

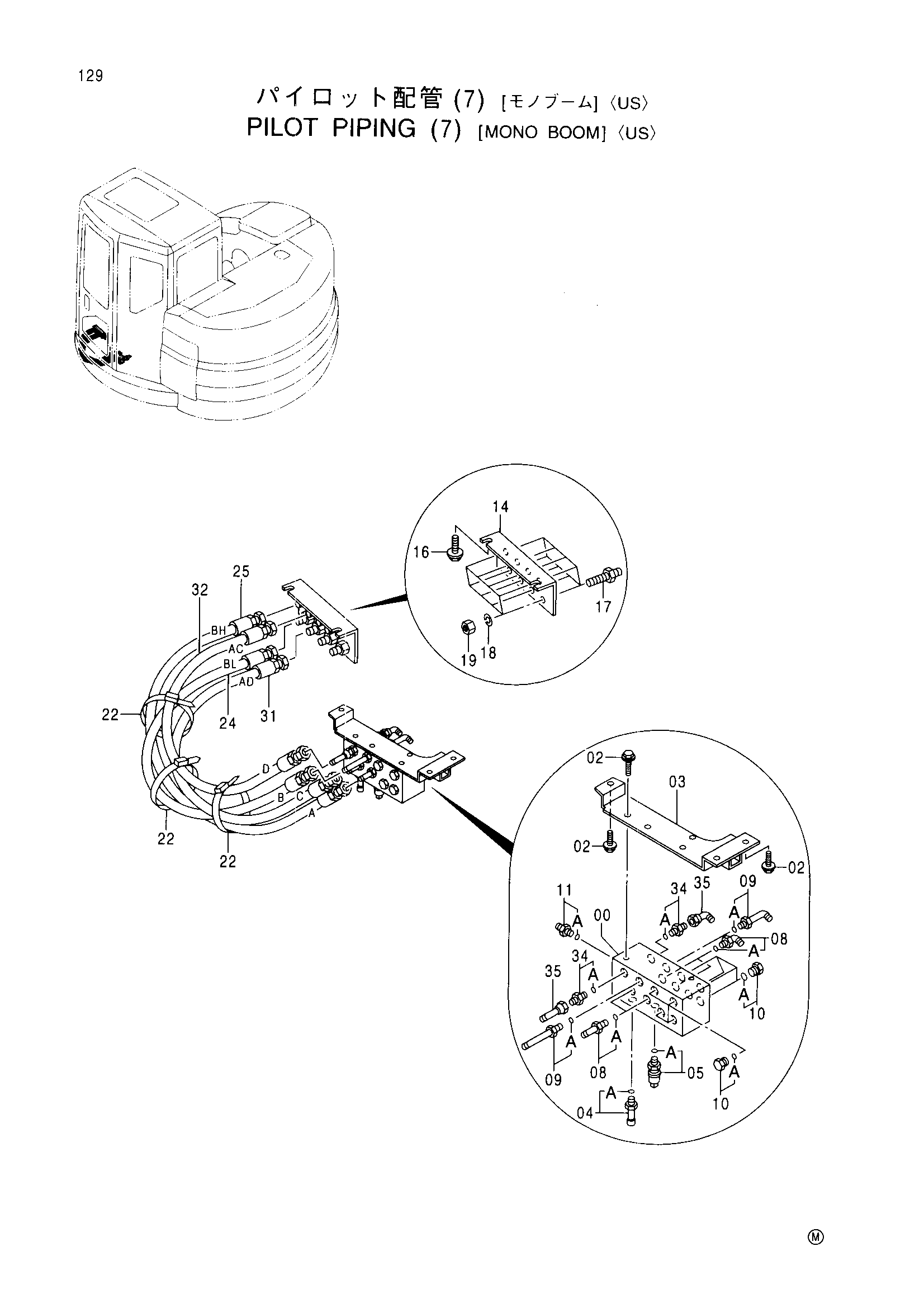

Заводская схема «Пилотный трубопроводы (7)<моноблочный стрела><US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367131 | Клапан регулировочный | 1 |
| 02 | J021025 | Болт с шайбой | 5 |
| 03 | 8080145 | Кронштейн | 1 |
| 04 | 4332040 | Датчик давления | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4333040 | Выключатель | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4241385 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 8 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200467 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 3086207 | Кронштейн | 1 |
| 16 | J021025 | Болт с шайбой | 2 |
| 17 | 4202532 | Адаптер | 8 |
| 18 | A590914 | Пружинная шайба | 8 |
| 19 | 4202531 | Гайка | 8 |
| 22 | 4055312 | Ленточный зажим | 3 |
| 24 | 4437158 | Шланг (BL, B) | 1 |
| 25 | 4437159 | Шланг (BH, A) | 1 |
| 31 | 4377307 | Шланг (AD, C) | 1 |
| 32 | 4421497 | Шланг (AC, D) | 1 |
| 34 | 4200466 | Адаптер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4239976 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
