Пилотный трубопроводы (3)<с отвал> — HITACHI EX135US-5

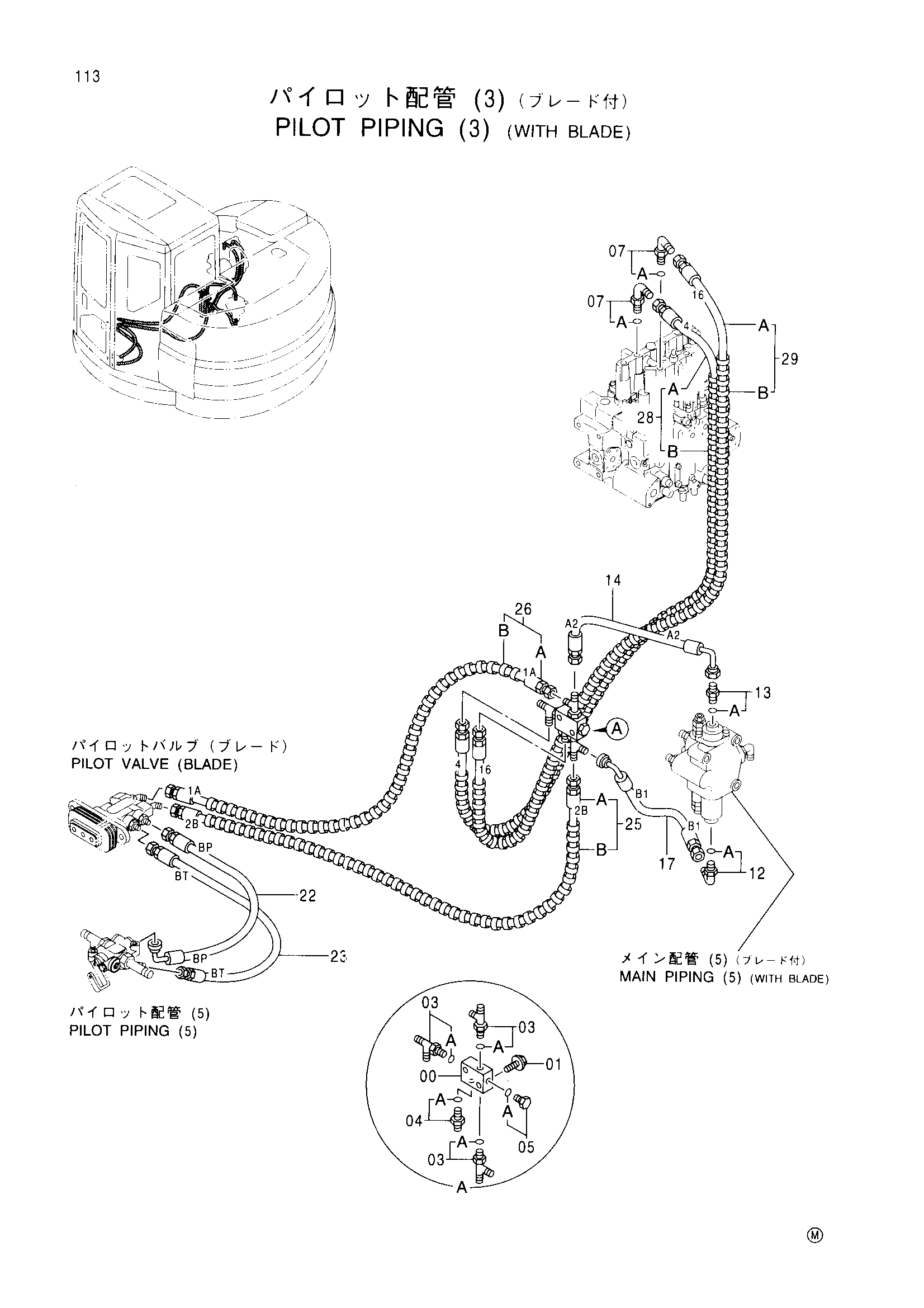

Заводская схема «Пилотный трубопроводы (3)<с отвал>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411004 | Челночный клапан | 1 |
| 01 | J010845 | Болт с шайбой | 2 |
| 03 | 4207300 | Тройник | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200467 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4093624 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4208913 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4425758 | Шланг (A2) | 1 |
| 17 | 4433430 | Шланг (B1) | 1 |
| 22 | 4377475 | Шланг (BP) | 1 |
| 23 | 4377468 | Шланг (BT) | 1 |
| 25 | 9190008 | Шланг в сборе | 1 |
| 25A | 4421494 | Шланг (2B) | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 9190007 | Шланг в сборе | 1 |
| 26A | 4426317 | Шланг (1A) | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 28 | 9191761 | Шланг в сборе | 1 |
| 28A | 4421190 | Шланг (4) | 1 |
| 28B | 4327293 | Защитный кожух | 3 |
| 29 | 9191762 | Шланг в сборе | 1 |
| 29A | 4421209 | Шланг (16) | 1 |
| 29B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
