Смазка трубопроводы <смещаемый стрела><UR> — HITACHI EX135US-5

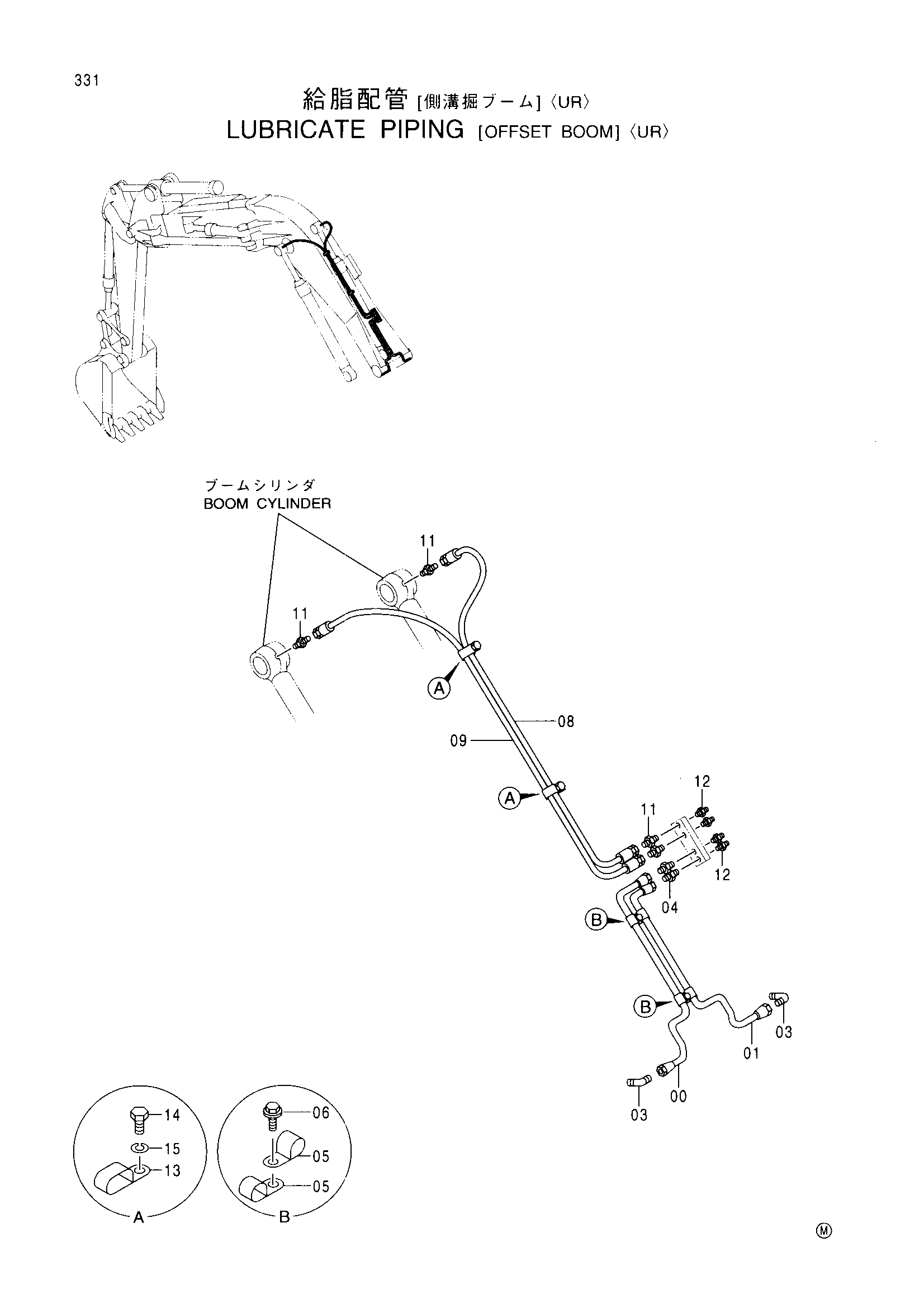

Заводская схема «Смазка трубопроводы <смещаемый стрела><UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4384949 | Трубка | 1 |
| 01 | 4384917 | Трубка | 1 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 04 | 4360981 | Штуцер трубки | 2 |
| 05 | 4000854 | Зажим трубка | 4 |
| 06 | J010614 | Болт с шайбой | 2 |
| 08 | 4258878 | Нейлоновый шланг | 1 |
| 09 | 4223542 | Нейлоновый шланг | 1 |
| 11 | 4154651 | Адаптер | 4 |
| 12 | J75482 | Пресс-маслёнка | 4 |
| 13 | 4190292 | Зажим | 2 |
| 14 | J901016 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
