Передний трубопроводы <моноблочный стрела><135US> — HITACHI EX135US-5

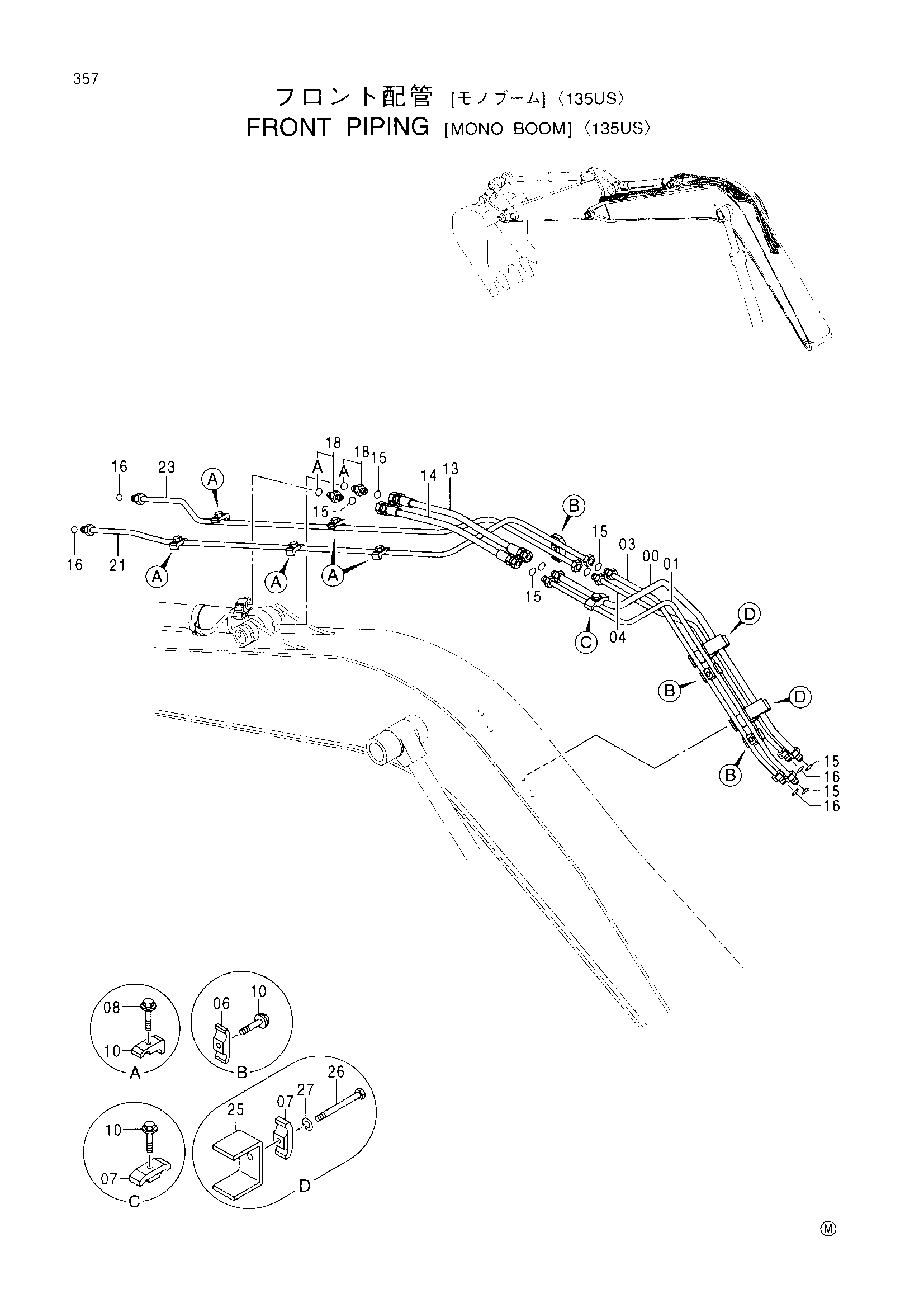

Заводская схема «Передний трубопроводы <моноблочный стрела><135US>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079449 | Трубка | 1 |
| 01 | 8079447 | Трубка | 1 |
| 03 | 8079450 | Трубка | 1 |
| 04 | 8079451 | Трубка | 1 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 4141806 | Хомут трубки | 3 |
| 08 | 4190125 | Хомут трубки | 5 |
| 10 | J011255 | Болт с шайбой | 9 |
| 13 | 4260127 | Шланг | 1 |
| 14 | 4259322 | Шланг | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 8 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | 4189619 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 8069102 | Трубка | 1 |
| 23 | 8069104 | Трубка | 1 |
| 25 | 4421514 | Проставка | 2 |
| 26 | J901202 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
