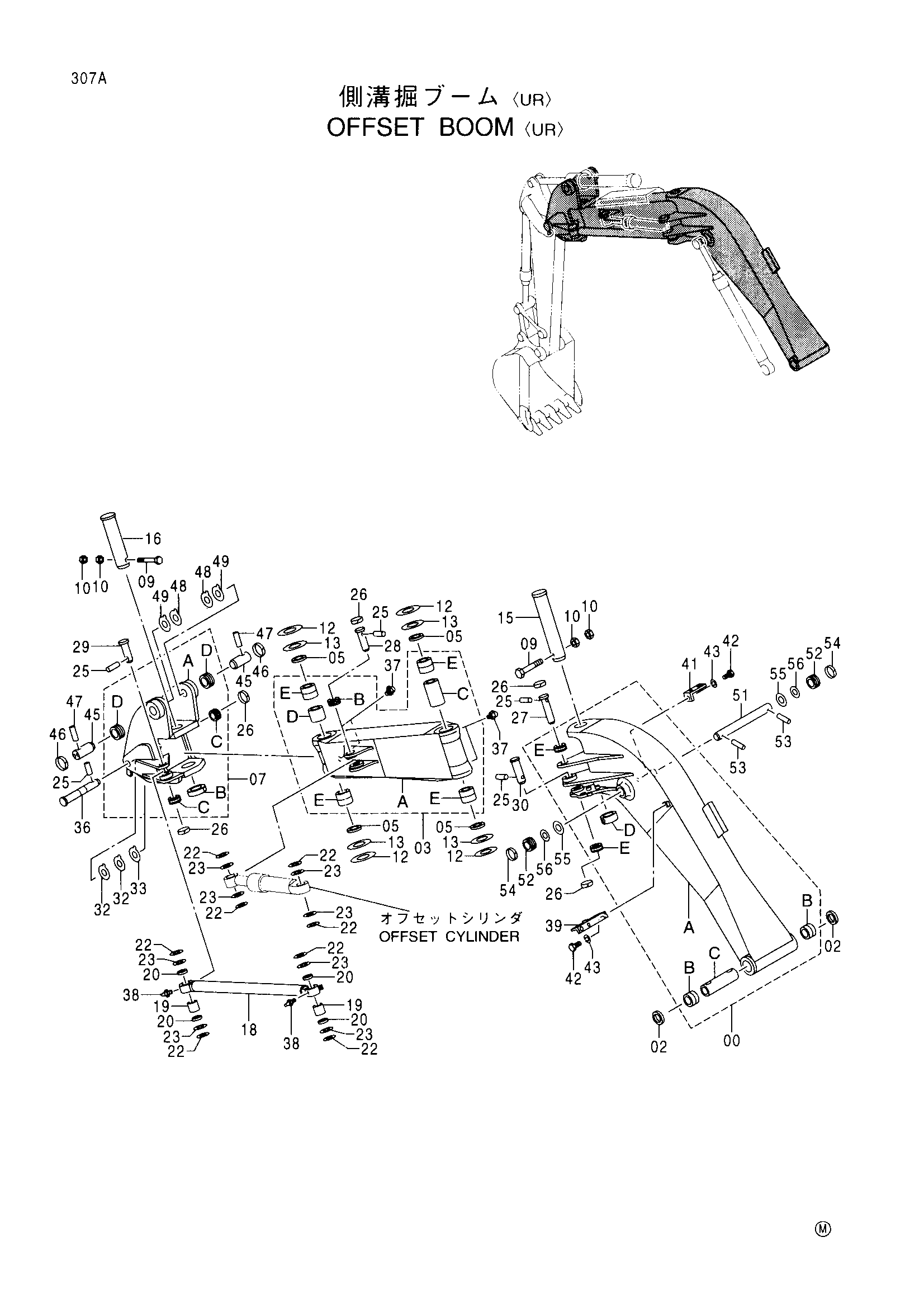

Смещаемый стрела <UR> — HITACHI EX135US-5

Заводская схема «Смещаемый стрела <UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7036500	Стрела нижний	1
00A	5006496	Стрела нижний	1
00B	3075026	Втулка	2
00C	4344903	Проставка	1
00D	4419394	Ограничитель	1
00E	4197033	Ограничитель	2
02	4084578	Пылезащитное уплотнение	2
03	7036501	Стрела верхний	1
03A	6018331	Стрела верхний	1
03B	4197032	Ограничитель	1
03C	4420583	Проставка	1
03D	4420584	Проставка	1
03E	4420562	Втулка	4
05	4420787	Пылезащитное уплотнение	4
07	7036502	Гидроцилиндр. стойка	1
07A	5006494	Гидроцилиндр. стойка	1
07B	4419394	Ограничитель	1
07C	4197033	Ограничитель	2
07D	4197035	Ограничитель	2
09	J932416	Болт	2
10	J951024	Гайка	4
12	4420788	Упорная пластина 2.0	6
13	4420789	Упорная пластина 1.0	6
15	3086158	Палец	1
16	3086159	Палец	1
18	9752805	Стойка	1
19	4334422	Втулка	2
20	4094086	Пылезащитное уплотнение	4
22	4366694	Упорная пластина 1.0	8
23	4367411	Упорная пластина 2.0	8
25	4065689	Палец	5
26	4065688	Кольцо	5
27	4420794	Палец	1
28	4402908	Палец	1
29	4420795	Палец	1
30	4420796	Палец	1
32	4361605	Упорная пластина 1.0	2
33	4370471	Упорная пластина 2.0	1
36	3086639	Палец	1
37	J75581	Пресс-маслёнка	4
38	J75481	Пресс-маслёнка	2
39	8079976	Кронштейн	1
41	4224631	Кронштейн	1
42	J901425	Болт	2
43	A590914	Пружинная шайба	2
45	4420821	Палец	2
46	4098712	Кольцо	2
47	4098713	Палец	2
48	4361604	Упорная пластина 2.0	4
49	4361179	Упорная пластина 1.0	2
51	3075518	Палец	1
52	4276106	Ограничитель	2
53	4106307	Палец	2
54	4098716	Кольцо	2
55	4366692	Упорная пластина 1.0	2
56	4361608	Упорная пластина 1.0	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
