Тормозной клапан — HITACHI EX135US-5

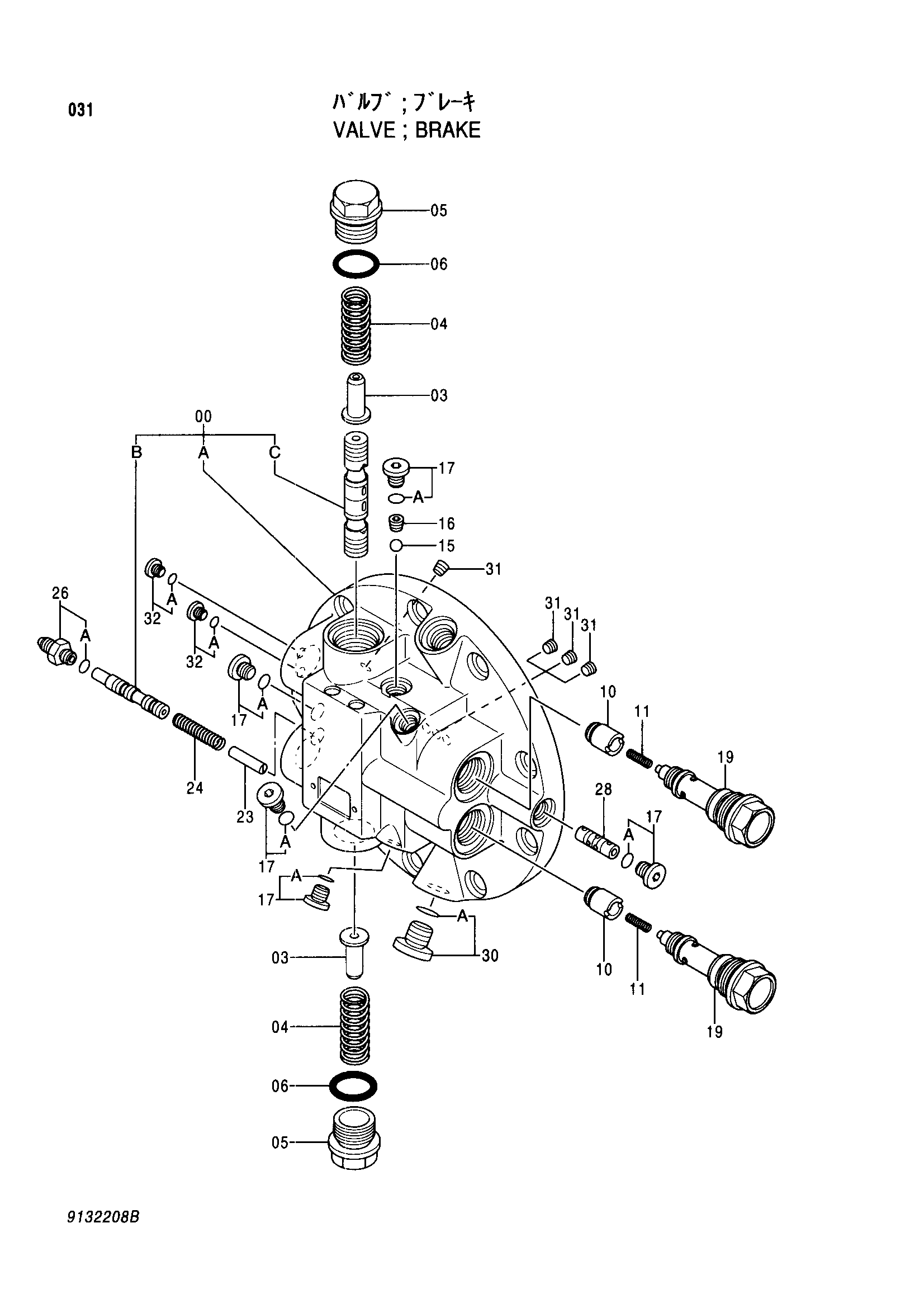

Заводская схема «Тормозной клапан» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9148471) | Клапан тормоз<для транспортировка> | 1 | |
| 9132208 замена: 9148471 | Клапан тормоз<для узел в сборе of машина> | 1 | |
| 00 | 8058962 | Корпус в сборе | 1 |
| 03 | 4154878 | Ограничитель | 2 |
| 04 | 4372079 | Пружина сжатия | 2 |
| 05 | 4229631 | Пробка | 2 |
| 06 | 4506429 | Уплотнительное кольцо | 2 |
| 10 | 4300918 | Тарельчатый клапан | 2 |
| 11 | 4383067 | Пружина сжатия | 2 |
| 15 | 4509493 | Шарик | 1 |
| 16 | 4193400 | Пробка | 1 |
| 17 | 9134110 | Пробка | 5 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9159923 | Предохранительный клапан | 2 |
| 23 | 4281767 | Ограничитель | 1 |
| 24 | 4297257 | Пружина сжатия | 1 |
| 26 | 4368621 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4312685 | Золотник | 1 |
| 30 | 9134112 | Пробка | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4050968 | Пробка | 4 |
| 32 | 9134109 | Пробка | 2 |
| 32A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
