Дренажный трубопроводы <с отвал> — HITACHI EX135US-5

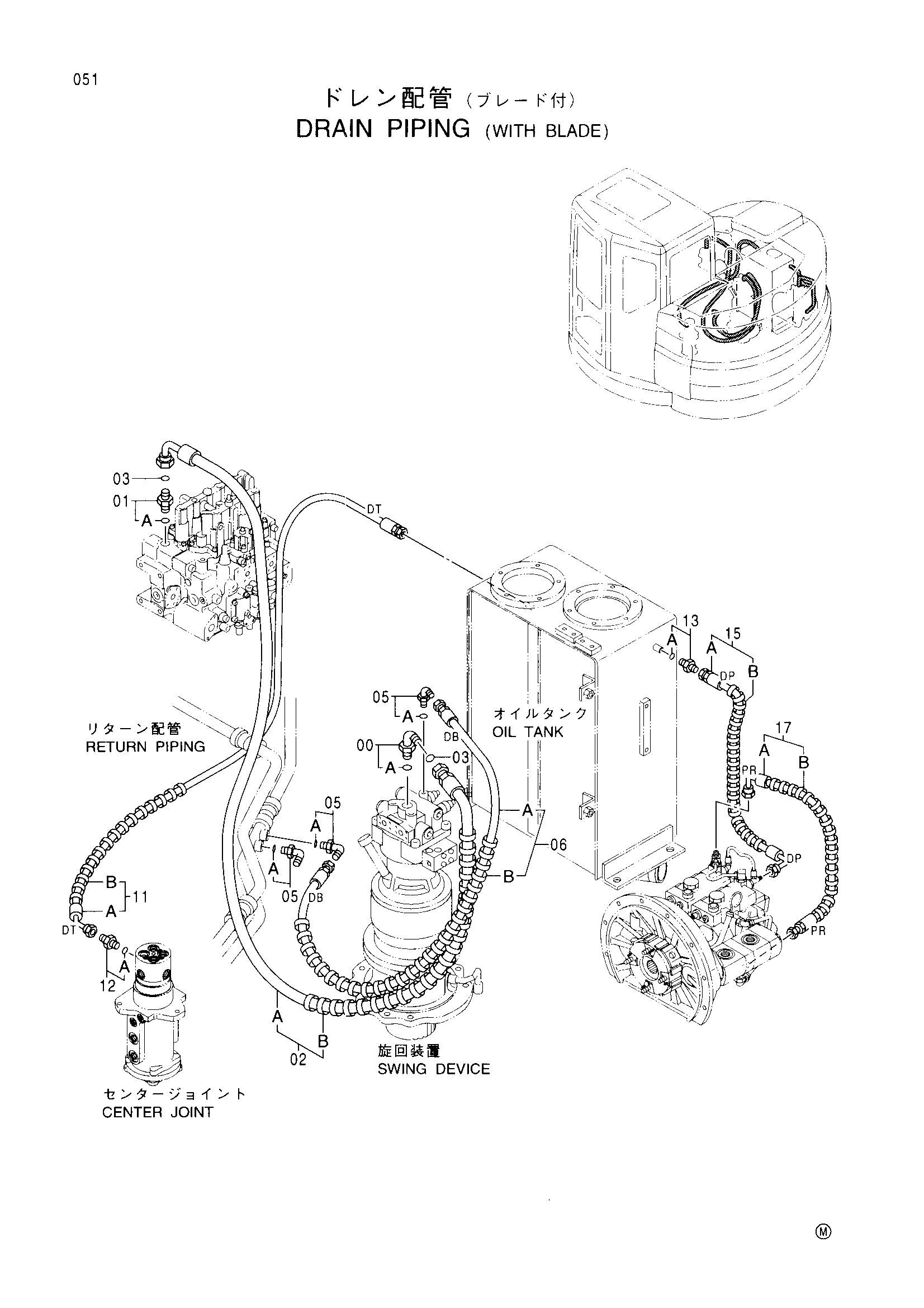

Заводская схема «Дренажный трубопроводы <с отвал>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 9192014 | Шланг в сборе | 1 |
| 02A | 4377950 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4154671 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9191759 | Шланг в сборе | 1 |
| 06A | 4419743 | Шланг (DB) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 11 | 9188446 | Шланг в сборе | 1 |
| 11A | 4425763 | Шланг (DT) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9190960 | Шланг в сборе | 1 |
| 15A | 4433426 | Шланг (DP) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 9188343 | Шланг в сборе | 1 |
| 17A | 4433428 | Шланг (PR) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
