Датчик угла — HITACHI EX135US-5

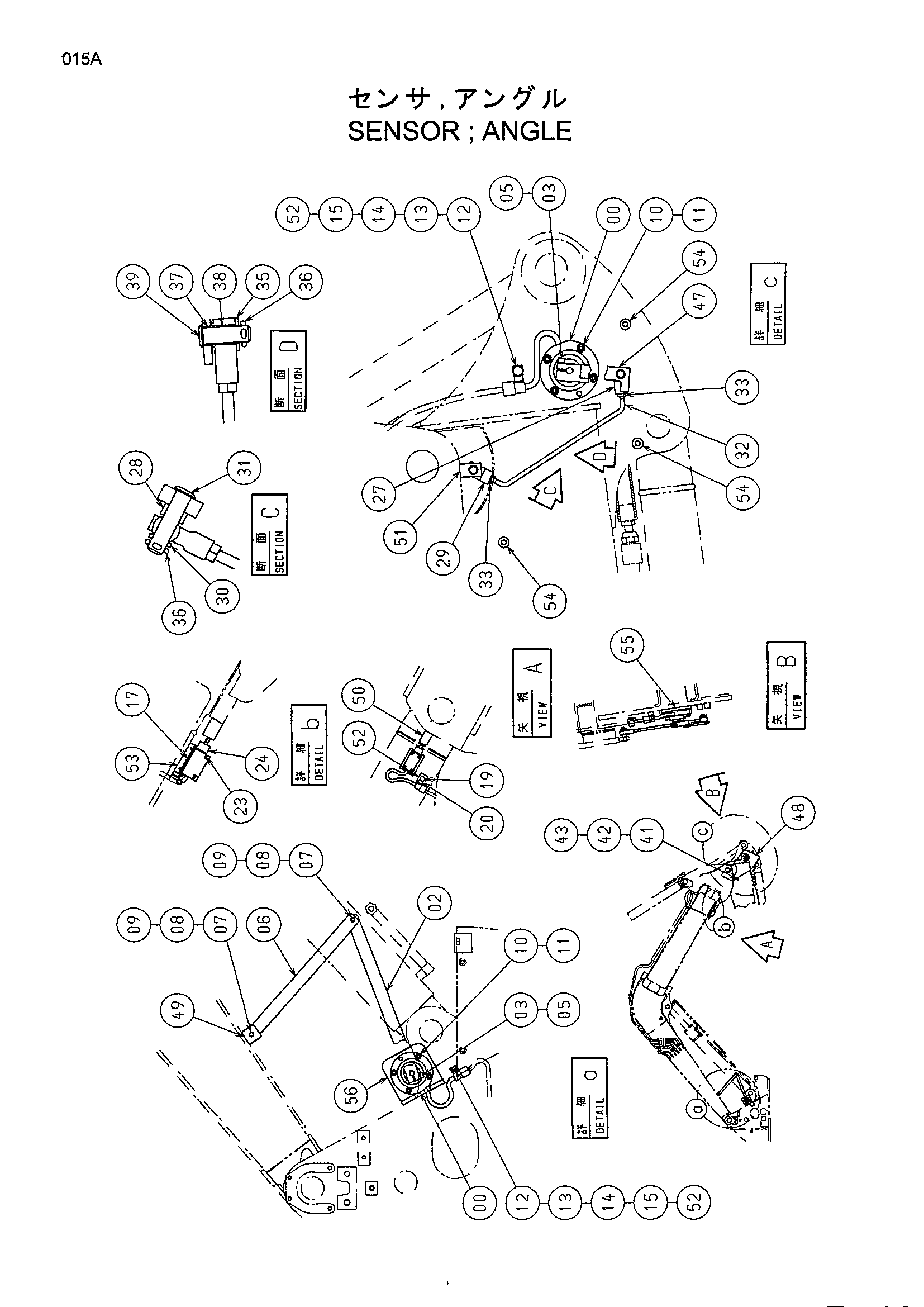

Заводская схема «Датчик угла» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4406649	Датчик угла	2
02	4433186	Рычаг	1
03	A590908	Пружинная шайба	2
05	J780830	Болт с внутренним шестигранником	2
06	4433185	Рычаг	1
07	4326438	Палец	2
08	A590108	Плоская шайба	2
09	4022697	Стопорный палец	2
10	J780830	Болт с внутренним шестигранником	8
11	A590908	Пружинная шайба	8
12	4355515	Кронштейн	2
13	A590110	Плоская шайба	2
14	A590910	Пружинная шайба	2
15	J901016	Болт	2
17	4445236	Седло винта	1
19	J011020	Болт с шайбой	1
20	4257159	Кронштейн	1
23	J450545	Винт с шайбой	4
24	4433467	Выключатель концевой	1
27	4436013	Концевой шток	1
28	4436415	Проставка	1
29	4436419	Концевой шток	1
30	4436428	Проставка	1
31	4436015	Палец	1
32	4419008	Рычаг	1
33	J950008	Гайка	2
35	A590112	Плоская шайба	1
36	A764025	Шплинт	2
37	4436408	Втулка	1
38	4436418	Втулка	1
39	4436014	Палец	1
41	A590110	Плоская шайба	3
42	A590910	Пружинная шайба	3
43	J901025	Болт	3
47	9758089	Рычаг	1
48	8086796	Крышка	1
49	4433184	Пластина	1
50	4433183	Пластина	1
51	4461027	Седло винта	1
52	4330449	Седло винта	3
53	4433187	Кронштейн	1
54	4416918	Бобышка	3
55	4383474	Седло винта	1
56	4445235	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
