Пилотный трубопроводы (5)<смещаемый стрела><UR> — HITACHI EX135US-5

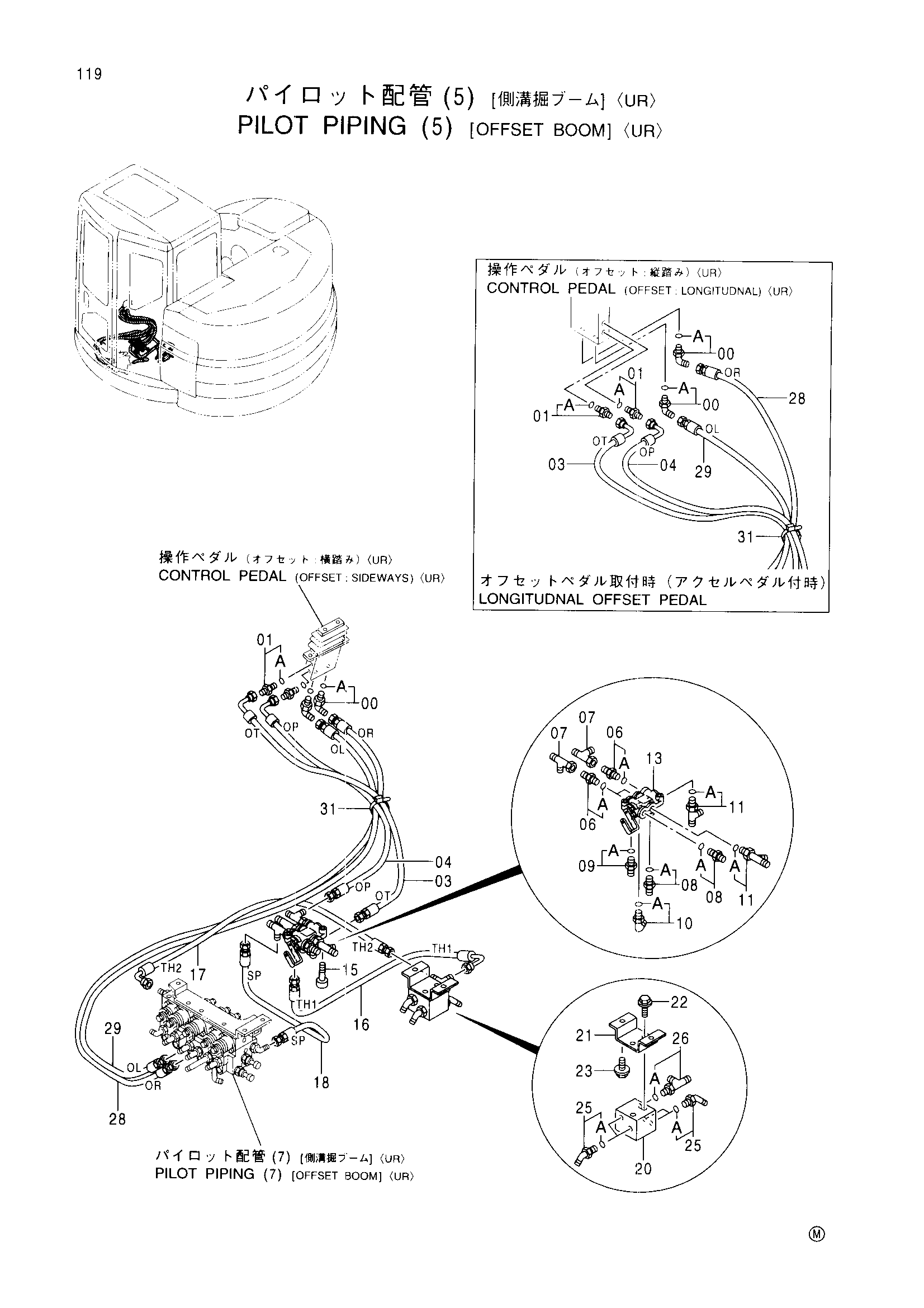

Заводская схема «Пилотный трубопроводы (5)<смещаемый стрела><UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4418873 | Шланг (OT) | 1 |
| 04 | 4418882 | Шланг (OP) | 1 |
| 06 | 4261938 | Фильтр | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 3 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4205363 | Тройник | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4359899 | Запорный клапан | 1 |
| 15 | J781045 | Болт с внутренним шестигранником | 2 |
| 16 | 4418884 | Шланг (TH1) | 1 |
| 17 | 4418901 | Шланг (TH2) | 1 |
| 18 | 4418902 | Шланг (SP) | 1 |
| 20 | 4409630 | Клапан регулировочный | 1 |
| 21 | 4418921 | Кронштейн | 1 |
| 22 | J010614 | Болт с шайбой | 2 |
| 23 | J011020 | Болт с шайбой | 2 |
| 25 | 4190244 | Угловой штуцер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4205363 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4418911 | Шланг (OR) | 1 |
| 29 | 4418913 | Шланг (OL) | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
