Гусеничная цепь — HITACHI EX135US-5

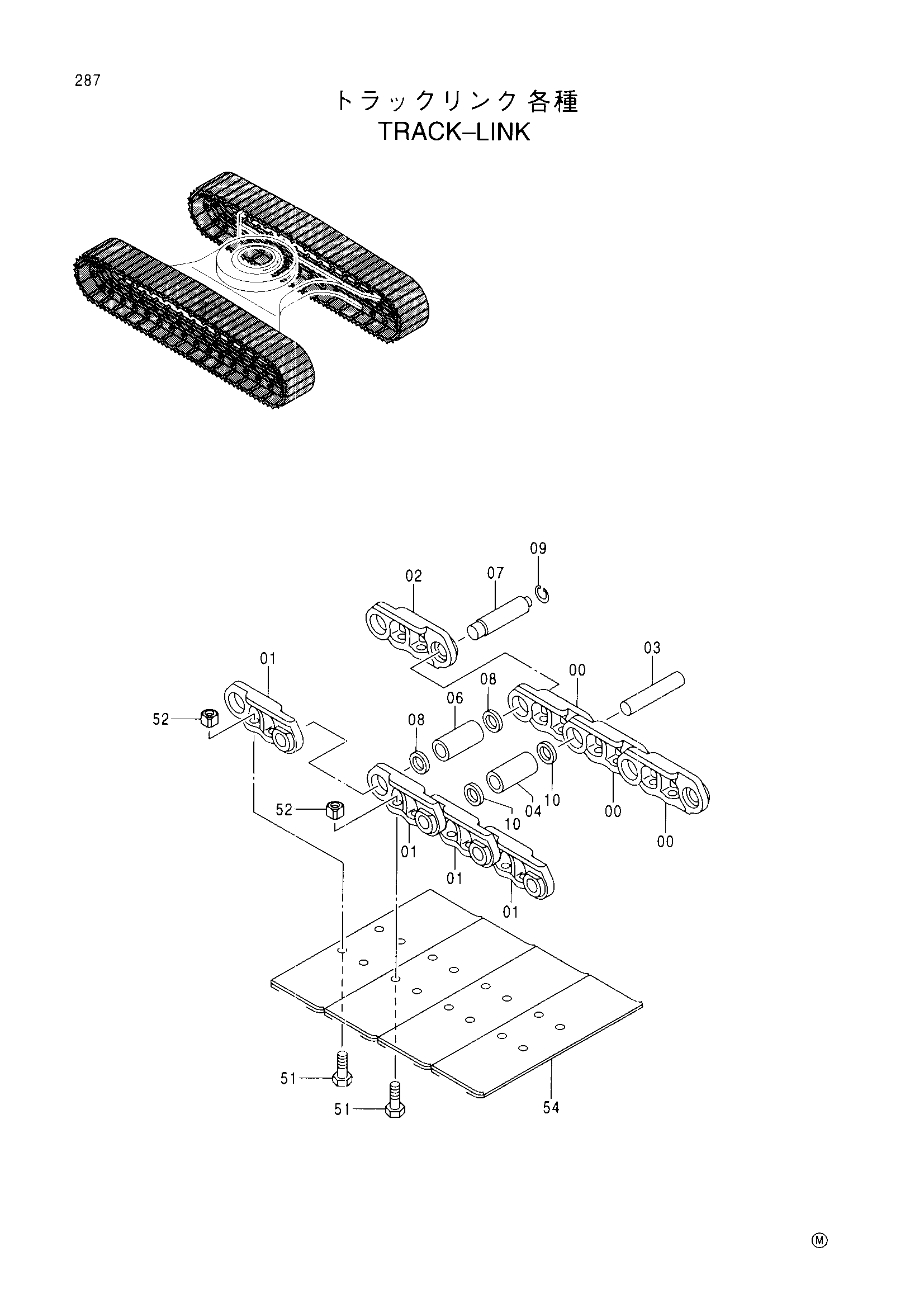

Заводская схема «Гусеничная цепь» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138746 | Гусеничная цепь в сборе (500G) | 2 | |
| 9144341 | Гусеничная цепь в сборе (700G) | 2 | |
| 9144343 | Гусеничная цепь в сборе (500G) | 2 | |
| 9144345 | Гусеничная цепь в сборе (510F) | 2 | |
| 9144347 | Гусеничная цепь в сборе (700A) | 2 | |
| 00 | 1026945 | Гусеничная цепь B | 43 |
| 00-10 | 9178845 | Гусеничная цепь в сборе | 1 |
| 01 | 1026946 | Гусеничная цепь B | 44 |
| 02 | 4416241 | Гусеничная цепь M | 1 |
| 03 | 4416242 | Палец | 43 |
| 04 | 4344785 | Втулка | 43 |
| 06 | 4345599 | Соединительная втулка | 1 |
| 07 | 4416243 | Соединительный палец | 1 |
| 08 | 4416244 | Втулка | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4413807 | Уплотнение | 86 |
| 51 | 4358637 | Болт башмак | 176 |
| 52 | 4253411 | Гайка | 176 |
| 54 | 1005357 | Башмак плоский(510F) | 44 |
| 54 | 2008575 | Башмак триангле(700A) | 44 |
| 54 | 2024425 | Башмак грунтозацеп(700G) | 44 |
| 54 | 2031140 | Башмак грунтозацеп(500G) | 44 |
| 54 | 2037093 | Башмак грунтозацеп(500G) | 44 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
