Электрооборудование (5)<смещаемый стрела><UR> — HITACHI EX135US-5

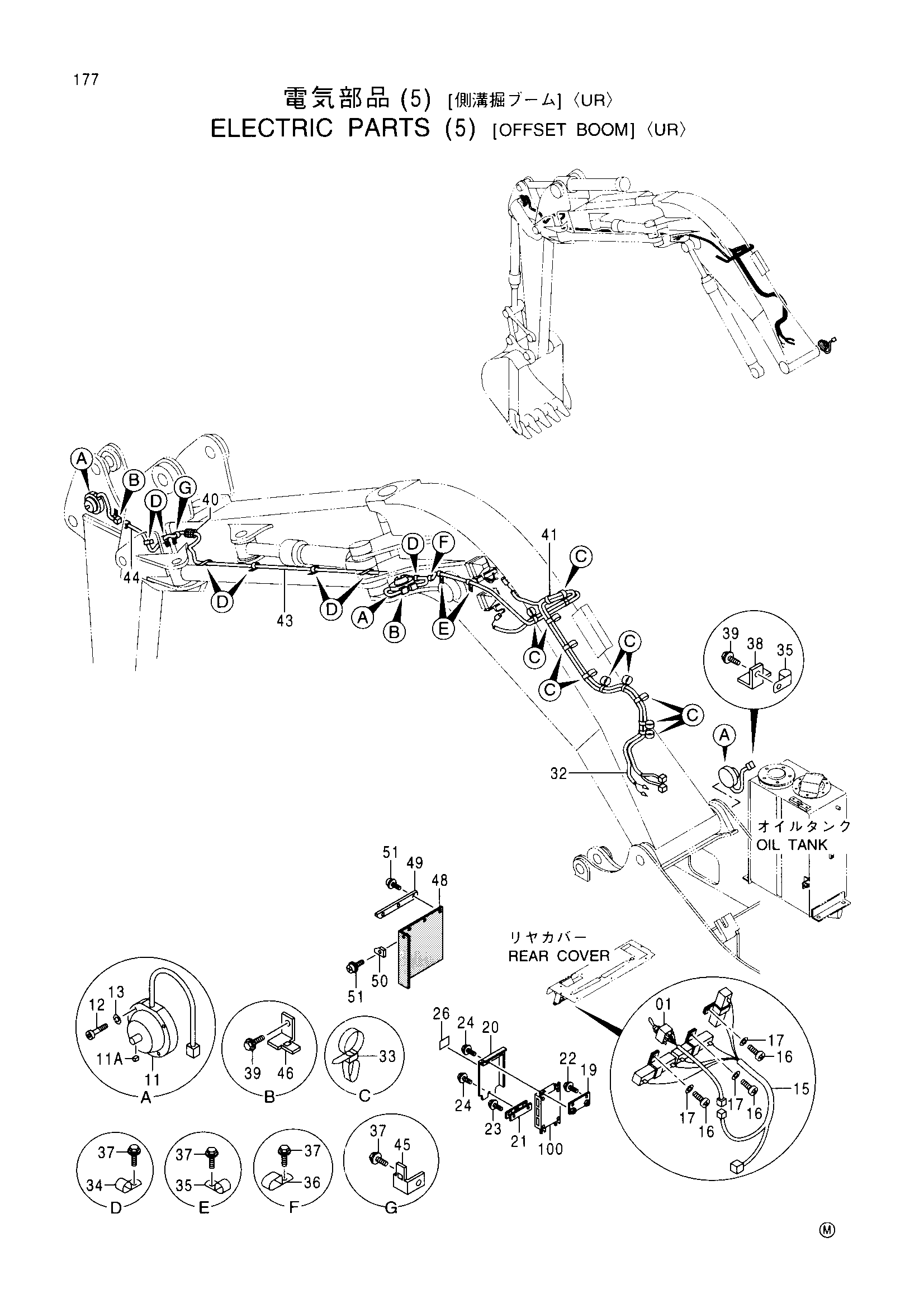

Заводская схема «Электрооборудование (5)<смещаемый стрела><UR>» для HITACHI EX135US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4365638 | Выключатель | 1 |
| 11 | 4406649 | Датчик угла | 3 |
| 11A | 94-2501 | Шпонка воодруфф | 1 |
| 12 | J780830 | Болт с внутренним шестигранником | 12 |
| 13 | A590908 | Пружинная шайба | 12 |
| 15 | 4417269 | Резистор | 1 |
| 16 | 4204811 | Винт | 3 |
| 17 | A590904 | Пружинная шайба | 3 |
| 19 | 9751758 | Кронштейн | 1 |
| 20 | 3084550 | Крышка | 1 |
| 21 | 9751754 | Проставка | 1 |
| 22 | J020825 | Болт с шайбой | 2 |
| 23 | J020850 | Болт с шайбой | 2 |
| 24 | J020816 | Болт с шайбой | 3 |
| 26 | 4387581 | Информационная табличка | 1 |
| 32 | 4435560 | Жгут проводов | 1 |
| 33 | 4373212 | Ленточный зажим | 10 |
| 34 | 4190261 | Зажим | 9 |
| 35 | 4190275 | Зажим | 2 |
| 36 | 4192018 | Зажим | 1 |
| 37 | J011016 | Болт с шайбой | 12 |
| 38 | 4355515 | Кронштейн | 1 |
| 39 | J011020 | Болт с шайбой | 3 |
| 40 | 4249027 | Резиновая втулка | 1 |
| 41 | 4055312 | Ленточный зажим | 1 |
| 43 | 3089606 | Жгут проводов | 1 |
| 44 | 4439068 | Жгут проводов | 1 |
| 45 | 4257159 | Кронштейн | 1 |
| 46 | 4381930 | Кронштейн | 2 |
| 48 | 4444795 | Резиновая прокладка | 1 |
| 49 | 4444796 | Пластина | 1 |
| 50 | 4444797 | Пластина | 1 |
| 51 | J460616 | Винт с шайбой | 4 |
| 100 | 9186038 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
