Многофункциональный рычаг трубопроводы (3) — HITACHI EX135UR-5

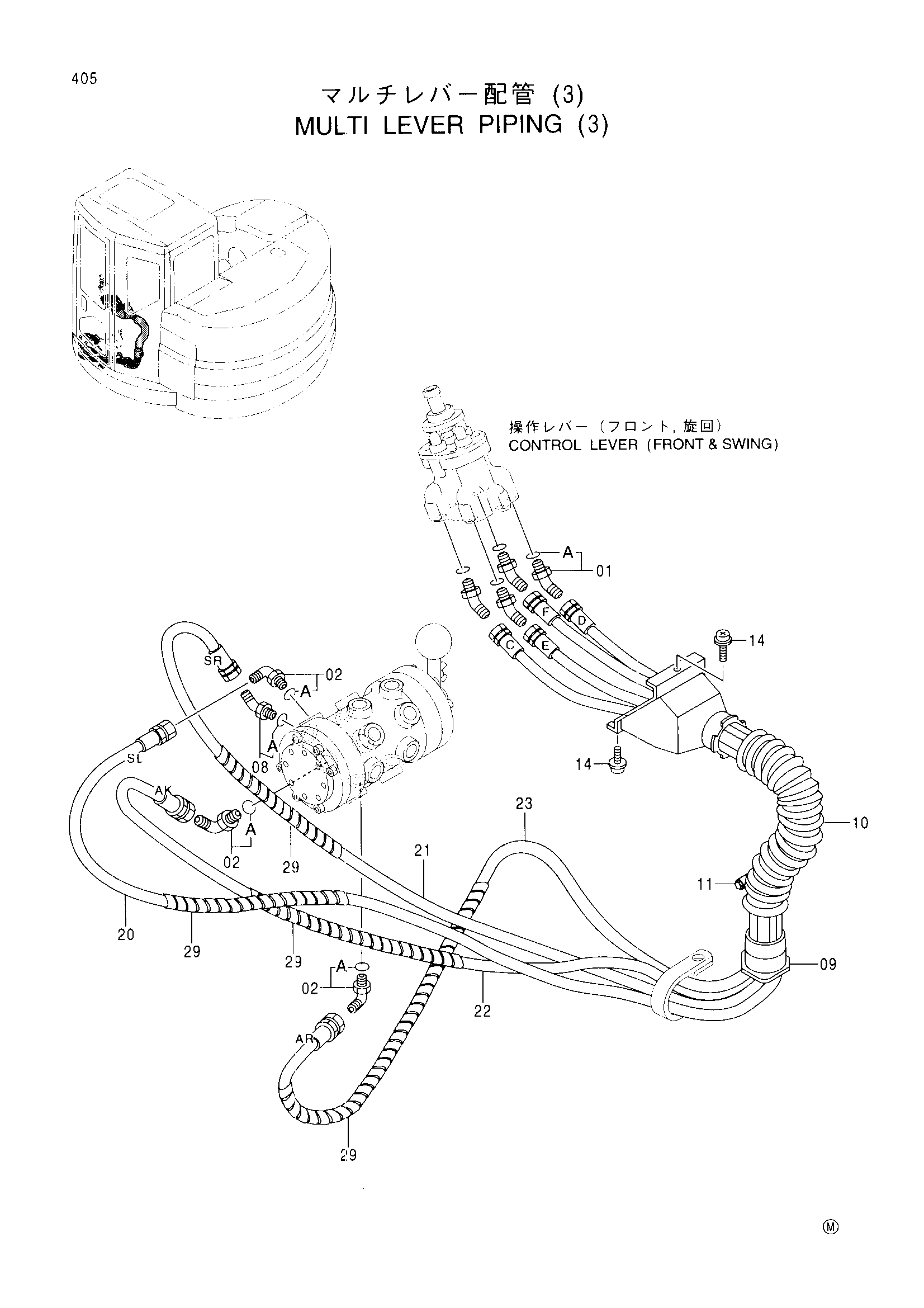

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX135UR-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4190244 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 3079728 | Ограничитель | 1 |
| 10 | 4351175 | Защитный кожух | 1 |
| 11 | 4351774 | Хомут провод | 1 |
| 12 | 3086250 | Крышка | 1 |
| 14 | J460620 | Винт с шайбой | 2 |
| 20 | 4418735 | Шланг (C, SL) | 1 |
| 21 | 4418740 | Шланг (D, SR) | 1 |
| 22 | 4418742 | Шланг (E, AK) | 1 |
| 23 | 4418746 | Шланг (F, AR) | 1 |
| 29 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135UR-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
